소방설비기사(전기분야) 2020년 기출문제 23번

Question

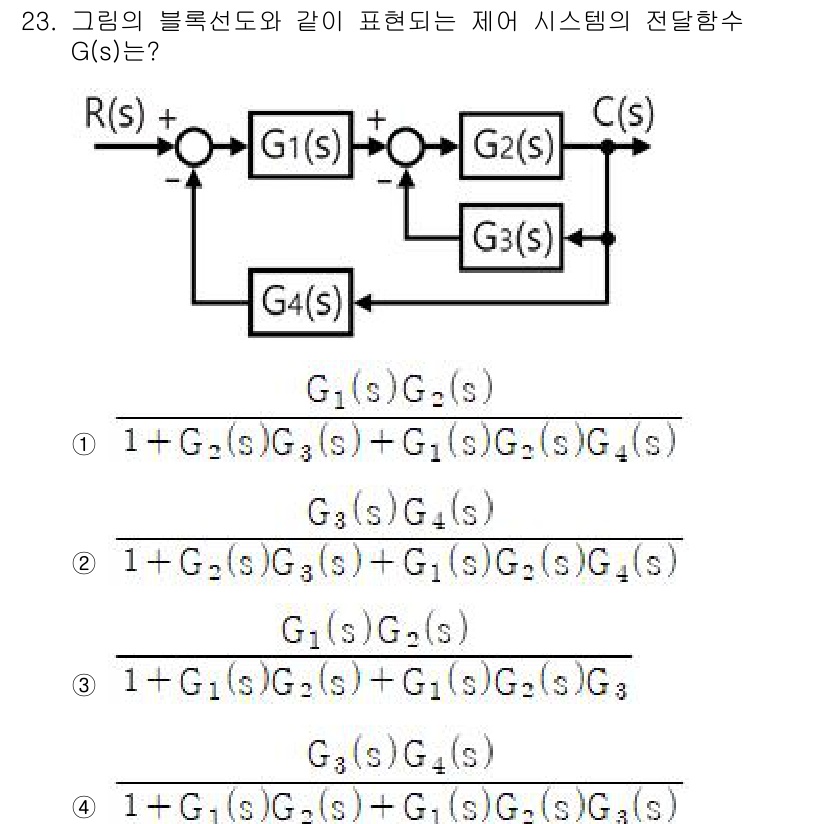

주어진 블록선도에서 시스템의 전달함수를 구하려면, 각 블록과 그 연결 방... 에 관한 핵심 기출문제

Accepted Answer

주어진 블록선도에서 시스템의 전달함수를 구하려면, 각 블록과 그 연결 방식을 고려해야 합니다. 'G1(s)'과 'G2(s)'는 직렬 연결되어 있고, 'G3(s)'와 'G4(s)'는 피드백 루프에 따라 연결됩니다. 올바른 수식을 구하기 위해서는 이러한 연결 관계를 이용하여 각 전달함수를 조합해야 하며, 따라서 '1 + G2(s)G3(s) + G1(s)G2(s)G4(s)'이 정답이 되는 것입니다.
