소방설비기사(전기분야) 2022년 기출문제 33번

Question

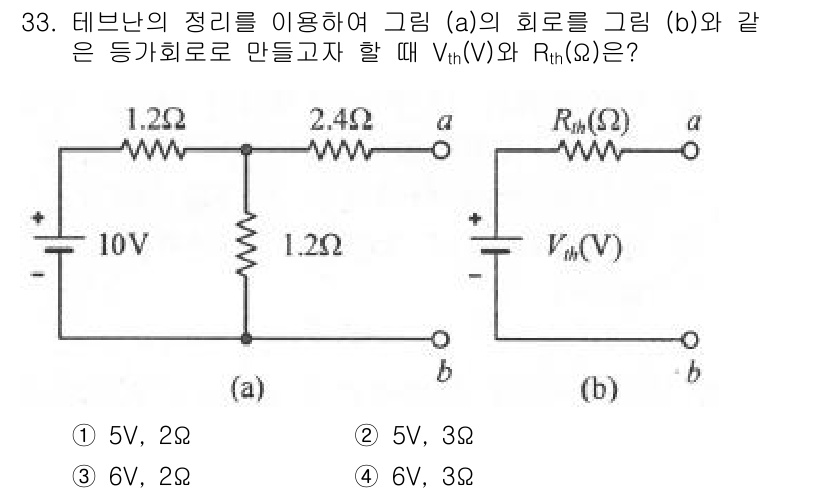

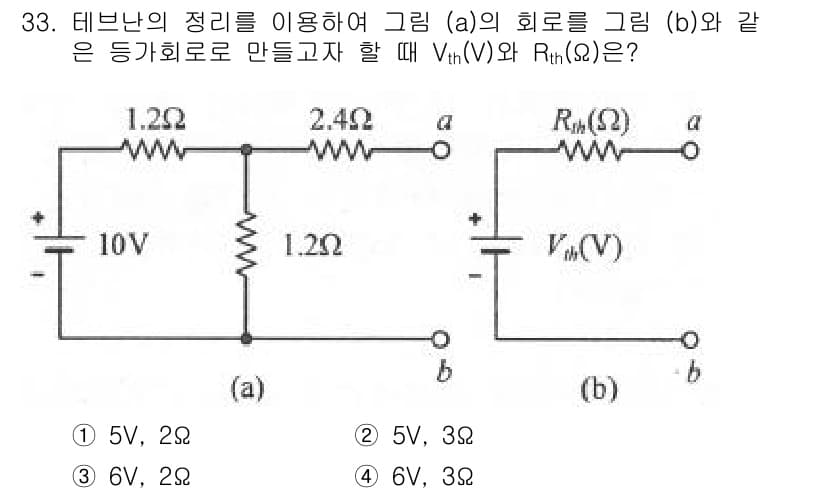

주어진 회로에서 테브난 정리를 적용하면, 회로의 저항과 전압원을 외부 회... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로에서 테브난 정리를 적용하면, 회로의 저항과 전압원을 외부 회로에 대해 간단화할 수 있습니다. 회로의 저항 $ R_{th} $은 병렬 저항의 합으로 구할 수 있고, 전압 $ V_{th} $는 주어진 전압원과 회로를 통해 흐르는 전압을 고려하여 결정됩니다. 따라서 $ V_{th} $는 6V, $ R_{th} $는 3Ω으로 계산됩니다.
