소방시설관리사 2022년 기출문제 49번

Question

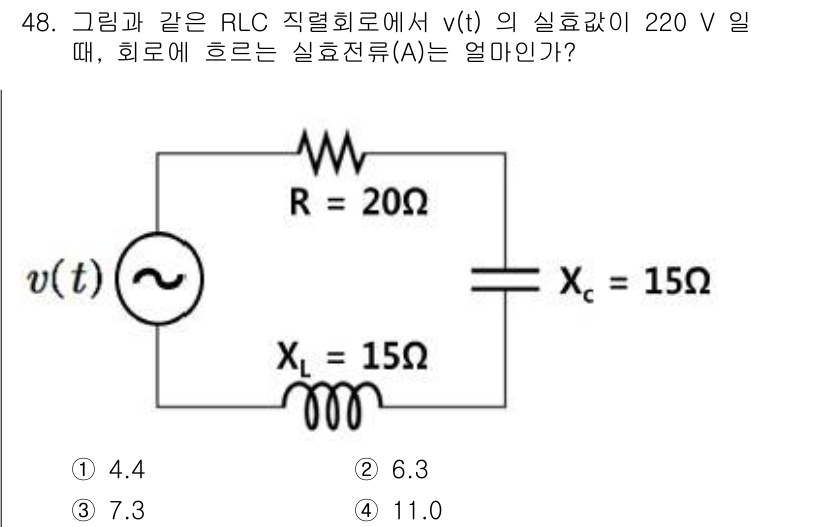

주어진 회로에서 R, Xc, Xl 값을 이용해 임피던스를 구하면, Z =... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로에서 R, Xc, Xl 값을 이용해 임피던스를 구하면, Z = √(R^2 + (Xl - Xc)²)로 나타낼 수 있습니다. Xl과 Xc가 같으므로, Z = R = 20Ω입니다. 효율전류(I)는 전압(V)과 임피던스(Z)로 계산하면 I = V/Z = 220V / 20Ω = 11A입니다.
