승강기기사 2020년 기출문제 74번

Question

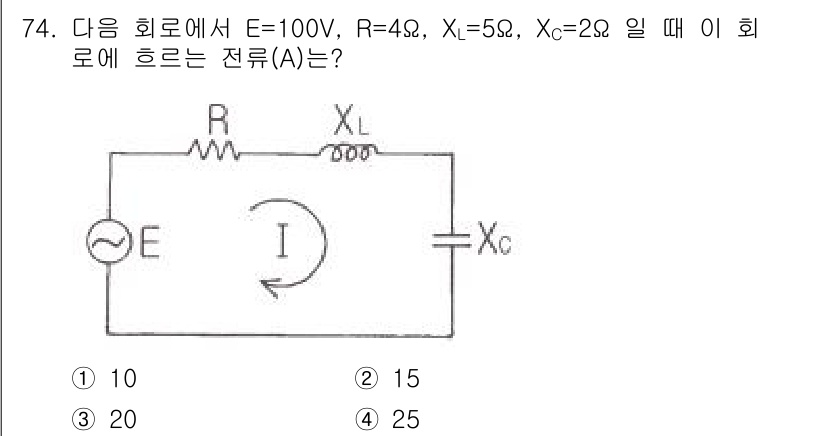

회로에서 임피던스(Z)는 R과 XL, XC의 관계로 계산됩니다. R=4Ω... 에 관한 핵심 기출문제

Accepted Answer

회로에서 임피던스(Z)는 R과 XL, XC의 관계로 계산됩니다. R=4Ω, XL=5Ω, XC=2Ω일 때, XL과 XC의 차로 인해 유도 리액턴스가 더 높아져 Z = √(R² + (XL - XC)²)로 계산할 수 있습니다. E=100V일 때, 전류(I)는 I = E / Z로 계산하고, 최종적으로 전류 I는 20A로 도출되어 정답은 '3'입니다.
