승강기기사 2020년 기출문제 76번

Question

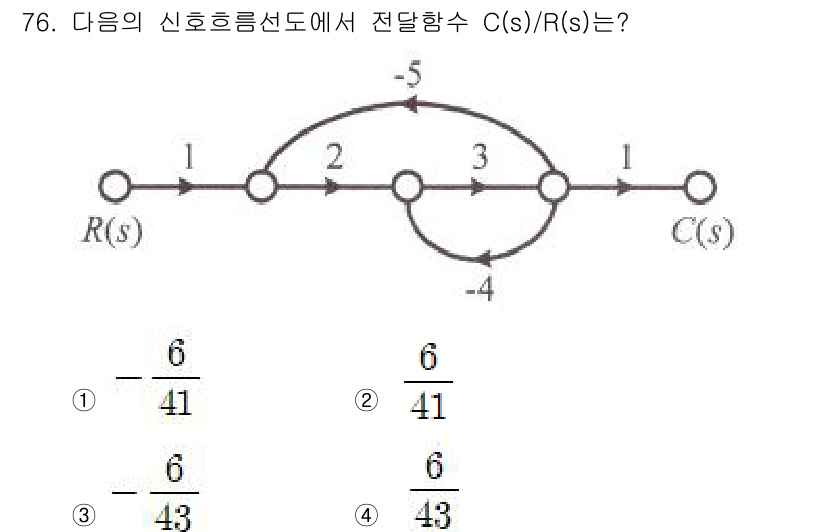

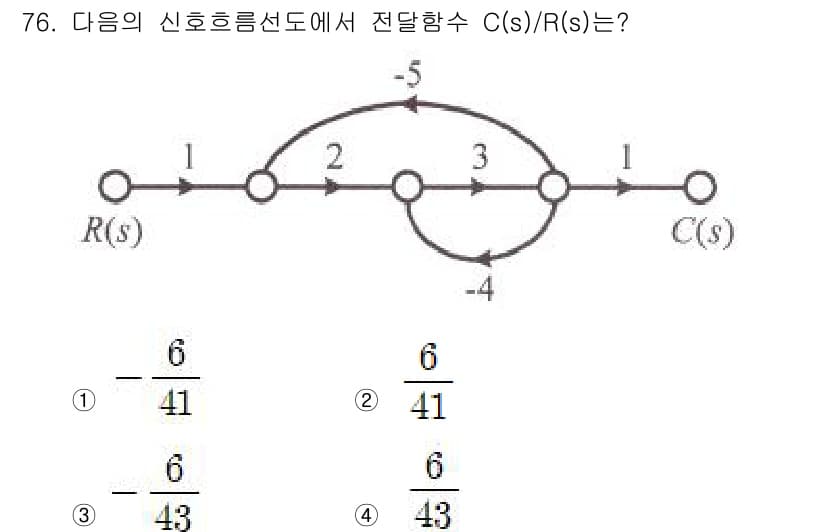

주어진 신호흐름선도에서 전달함수 C(s)/R(s)를 구하기 위해, 노드 ... 에 관한 핵심 기출문제

Accepted Answer

주어진 신호흐름선도에서 전달함수 C(s)/R(s)를 구하기 위해, 노드 간의 관계를 잘 분석해야 합니다. 각 경로에서의 이득을 고려하고, 대칭적인 경로를 통해 신호의 합산을 계산해야 합니다. 이 과정을 통해 최종적으로는 해당 전달함수의 값이 $\frac{6}{43}$으로 도출되며, 정확한 계산 후 선택지 중에서 '4'번이 정답임을 확인할 수 있습니다.
