승강기산업기사 2016년 기출문제 70번

Question

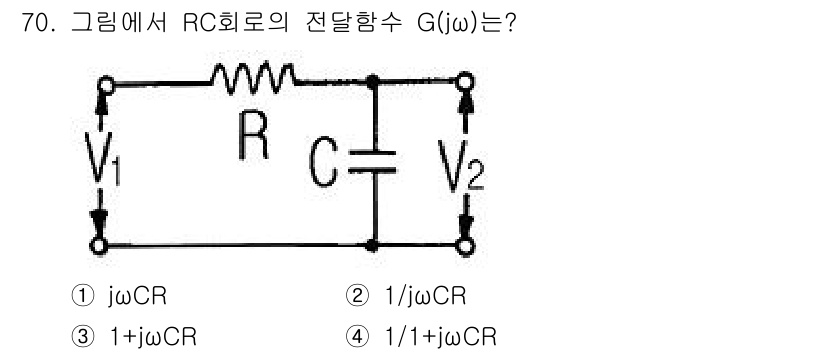

RC 회로의 전달 함수 $ G(j\omega) $는 입력과 출력 전압... 에 관한 핵심 기출문제

Accepted Answer

RC 회로의 전달 함수 $ G(j\omega) $는 입력과 출력 전압의 비율로 정의됩니다. 주어진 회로에서, 입력 전압 $ V_1 $과 출력 전압 $ V_2 $의 관계를 고려하면, 출력 전압은 커패시터의 임피던스를 포함하여 계산됩니다. 최종적으로 전달 함수는 $ G(j\omega) = \frac{V_2}{V_1} = \frac{1}{1+j\omega CR} $ 형태가 되어 선택지는 4번입니다.
