승강기산업기사 2018년 기출문제 70번

Question

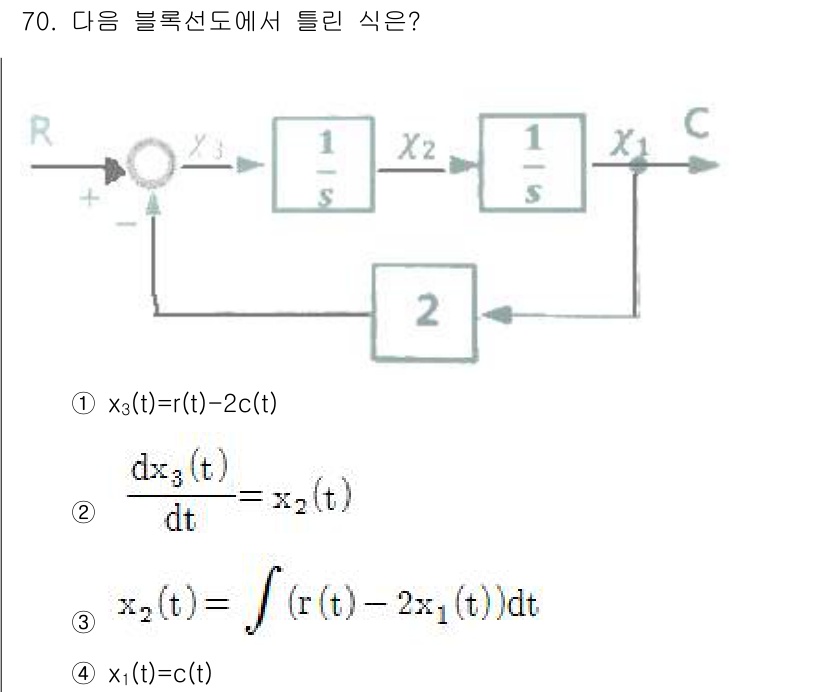

주어진 블록선도에서 $ x_3(t) $의 표현은 $ r(t) $와... 에 관한 핵심 기출문제

Accepted Answer

주어진 블록선도에서 $ x_3(t) $의 표현은 $ r(t) $와 $ c(t) $의 함수로 나타나며, 이를 논리적으로 풀이할 수 있습니다. 각 블록의 출력은 이전 블록의 입력을 기반으로 하기 때문에, $ x_3(t) $는 입력 신호 $ r(t) $에서 신호 $ c(t) $를 빼고 넘어가는 구조입니다. 따라서 4번이 정답이며, 그 이유는 $ x_1(t) = c(t) $임을 통해 최종 출력이 $ c(t) $로 이루어짐을 확인할 수 있습니다.
