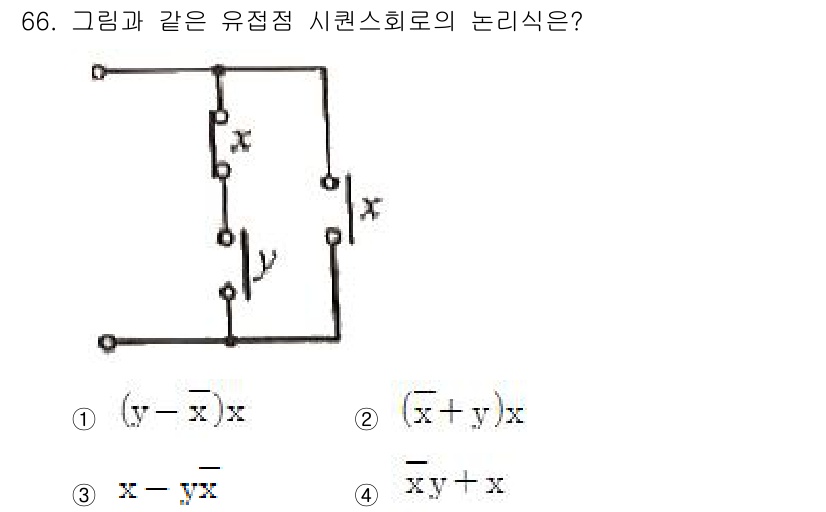

승강기산업기사 2019년 기출문제 66번

Question

주어진 회로의 유접점 논리식은 입력과 출력의 관계를 나타냅니다. 회로에서... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로의 유접점 논리식은 입력과 출력의 관계를 나타냅니다. 회로에서 AND와 OR 게이트의 조합으로 각 입력의 관계를 정리하면 특정 식으로 변환할 수 있습니다. 선택지 중 4번인 $ \frac{x+y}{x} $가 맞는 식이며, 이는 주어진 회로의 효율적인 표현입니다.
