승강기산업기사 2020년 기출문제 66번

Question

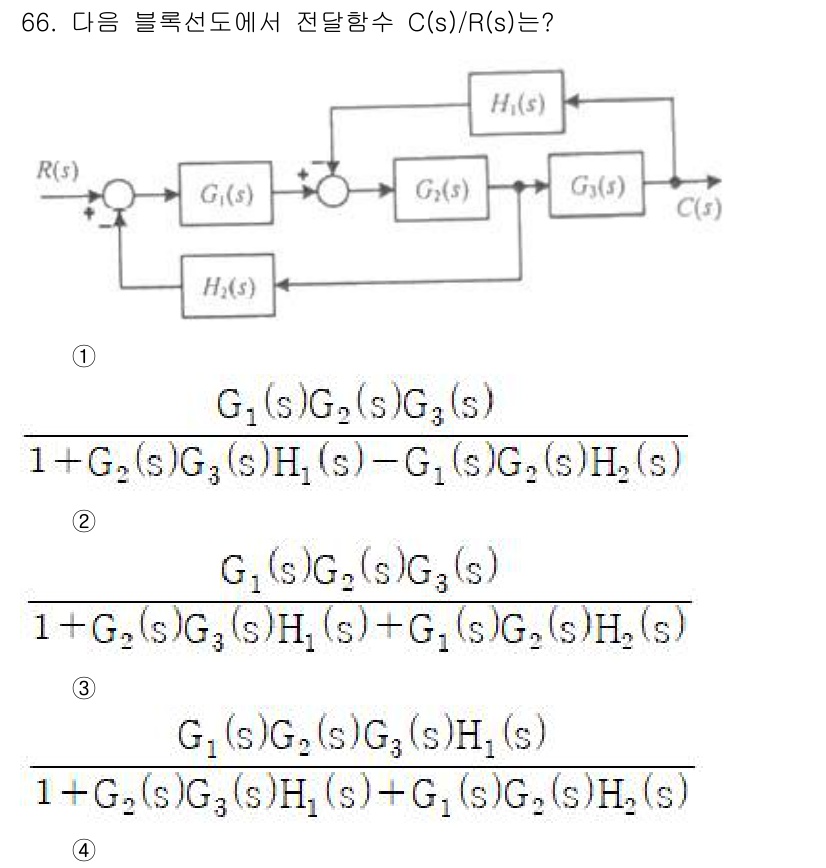

주어진 블록선도에서 전달함수 $ C(s)/R(s) $를 구할 때, 시... 에 관한 핵심 기출문제

Accepted Answer

주어진 블록선도에서 전달함수 $ C(s)/R(s) $를 구할 때, 시스템에 포함된 블록들의 연산 순서를 고려해야 합니다. 인가 신호 $ R(s) $는 첫 번째 블록 $ G_1(s) $을 통해 처리된 후, 다음 블록들 $ G_2(s) $와 $ G_3(s) $를 통해 전파됩니다. 또한, 피드백 경로에서 $ H_1(s) $과 $ H_2(s) $가 영향을 미치므로 이를 포함한 전반적인 전달함수는 2번 선택지와 일치합니다. 따라서 정답은 '2'입니다.
