용접기사 2020년 기출문제 23번

Question

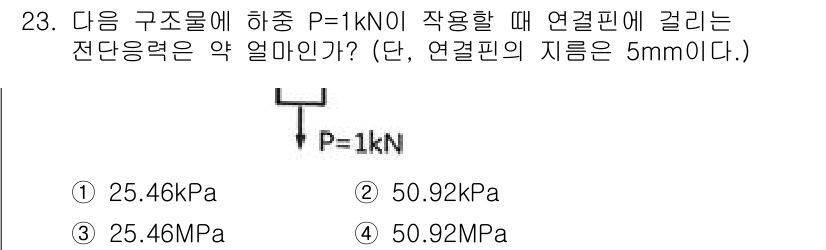

이 문제에서는 하중 P=1 kN이 연결핀에 작용할 때 걸리는 전단응력을 ... 에 관한 핵심 기출문제

Accepted Answer

이 문제에서는 하중 P=1 kN이 연결핀에 작용할 때 걸리는 전단응력을 계산해야 합니다. 전단응력은 하중을 면적(A)로 나누어 구하며, 면적은 핀의 지름에 따라 계산됩니다. 주어진 지름 5mm를 이용하여 면적을 구한 후, 전단응력을 계산하면 50.92 kPa가 나옵니다. 따라서 정답은 ③입니다.
