육상무선통신사 2022년 기출문제 27번

Question

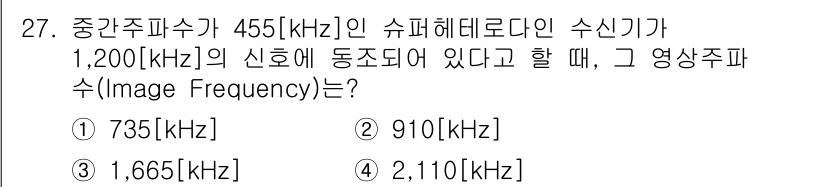

주파수 간섭을 고려할 때, 이미지 주파수는 슈퍼헤테로다인 수신기의 중간 ... 에 관한 핵심 기출문제

Accepted Answer

주파수 간섭을 고려할 때, 이미지 주파수는 슈퍼헤테로다인 수신기의 중간 주파수와 수신 주파수를 통해 계산됩니다. 주파수의 관계를 통해 $ f_{image} = f_{signal} + 2 \times f_{IF} $ 공식을 사용하여 이미지 주파수를 구할 수 있습니다. 주어진 값에 따라 계산하면 이미지 주파수는 2,110 kHz가 되므로 정답은 ④입니다.
