의공기사 2020년 기출문제 31번

Question

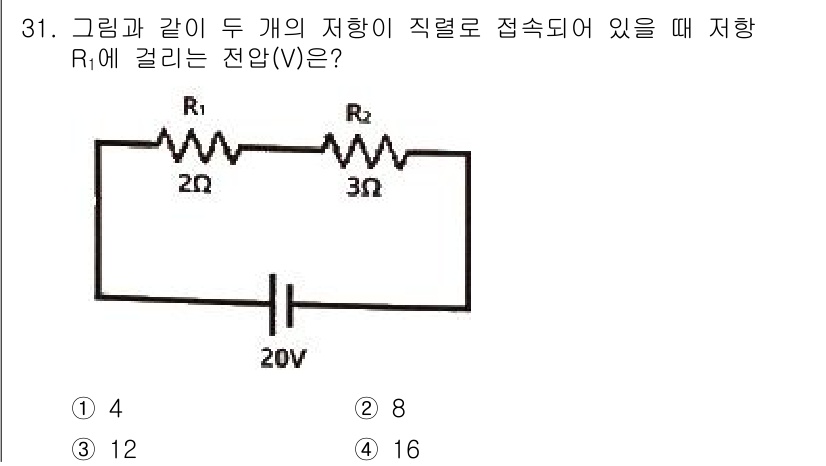

주어진 회로에서 R1(2Ω)과 R2(3Ω)는 직렬로 연결되어 있으므로, ... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로에서 R1(2Ω)과 R2(3Ω)는 직렬로 연결되어 있으므로, 총 저항(R_total)은 2Ω + 3Ω = 5Ω입니다. 이를 바탕으로 전압 분배 공식을 사용하여 R1에 걸리는 전압을 구하면, V_R1 = (R1 / R_total) * V = (2Ω / 5Ω) * 20V = 8V입니다. 따라서 R1에 걸리는 전압은 8V입니다.
