의공산업기사 2015년 기출문제 40번

Question

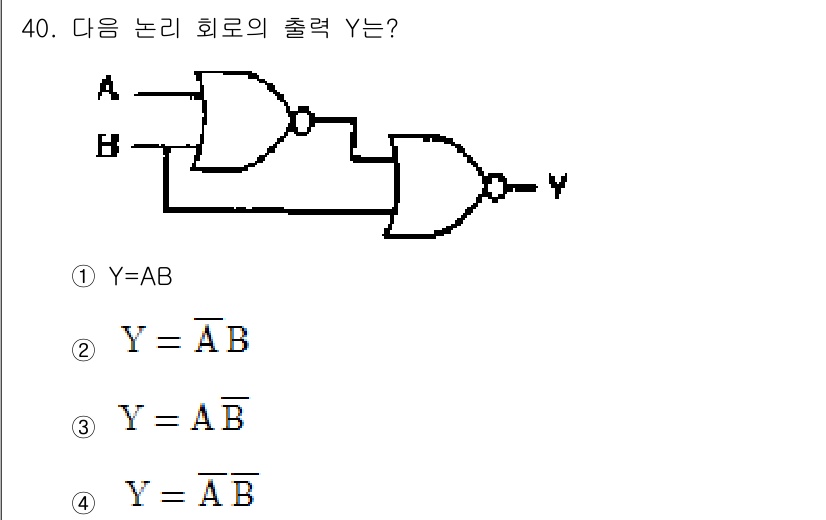

주어진 회로는 두 개의 입력 A와 B를 가지며, AND와 NOT 게이트가... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로는 두 개의 입력 A와 B를 가지며, AND와 NOT 게이트가 결합되어 있습니다. 두 개의 입력 A와 B가 먼저 AND 게이트에 의해 결합된 후, 결과를 NOT 게이트에 의해 반전시킵니다. 따라서 출력 Y는 Y = A'B' 또는 Y = AB가 될 수 없으며, 정답은 Y = A'B입니다.
