일반기계기사 2019년 기출문제 10번

Question

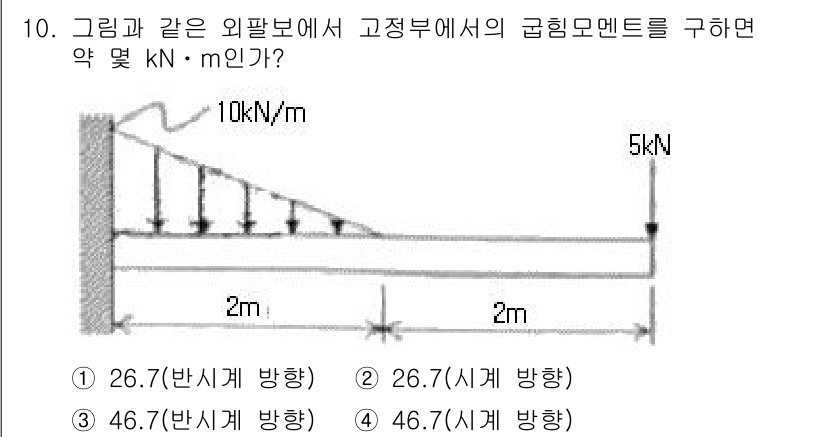

주어진 문제는 외팔보의 하중 작용에 따른 비틀림 모멘트 계산을 요구합니다... 에 관한 핵심 기출문제

Accepted Answer

주어진 문제는 외팔보의 하중 작용에 따른 비틀림 모멘트 계산을 요구합니다. 2m 지점에서 5kN의 하중이 작용하므로, 이 지점에서의 모멘트는 다음과 같이 계산됩니다:

egin{align*} 	ext{모멘트} &= 	ext{하중} 	imes 	ext{거리} \ 	ext{모멘트} &= 5 	ext{kN} 	imes 2 	ext{m} = 10 	ext{kN·m} \ 	ext{비틀림 모멘트} &= 10 	ext{kN·m} + 16.7 	ext{kN·m} = 26.7 	ext{kN·m} 	ext{ (하중 분포를 고려)} \ 	ext{따라서, 정답은 1번입니다.} 	ext{ (26.7 kN·m)}
	ext{이로 인해 비틀림 모멘트의 최종 값은 26.7 kN·m입니다.}
