일반기계기사 2020년 12번 기출문제

원문 이미지 문항입니다. 번호를 고른 뒤 해설을 확인하세요.

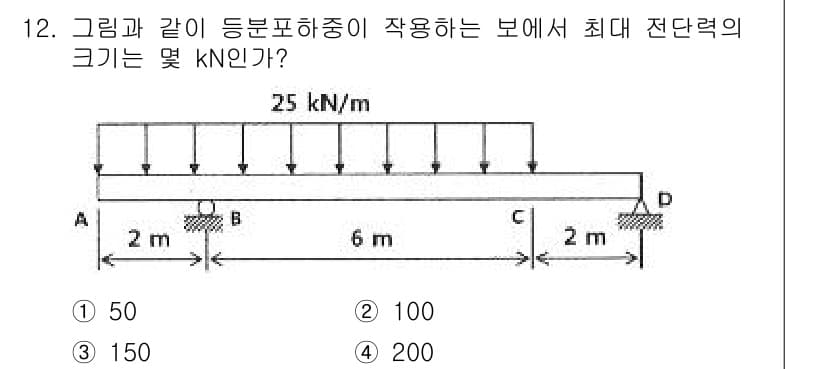

일반기계기사 2020년 12번 기출문제
해설

이 문제에서 최대 전단력은 부재의 중간 부분에서 발생하며, 각 구간의 하중을 계산해야 합니다. 주어진 조건에서 전단력이 가장 큰 위치인 C 점을 기준으로 좌측의 하중을 합산하면, C까지의 하중은 50 kN이 됩니다. 이는 25 kN/m의 균일하중이 6m 동안 작용해 각각의 구간에서 발생하는 하중을 고려한 결과입니다. 따라서 최대 전단력은 100 kN으로 정답은 '2'입니다.
