일반기계기사 2020년 기출문제 2번

Question

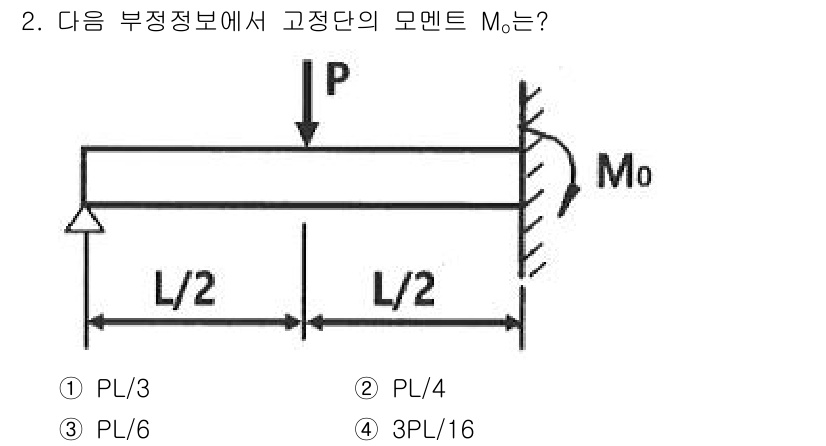

모멘트 $ M_0 $를 구하기 위해서는 힘 $ P $와 지점에서의... 에 관한 핵심 기출문제

Accepted Answer

모멘트 $ M_0 $를 구하기 위해서는 힘 $ P $와 지점에서의 거리 $ L/2 $를 고려해야 합니다. 주어진 힘 $ P $가 중간 지점에서 작용하고, 지점까지의 거리가 $ L/2 $이므로 이를 이용해 모멘트를 계산합니다. 이 경우, 외력 $ P $가 나타내는 모멘트는 $ P \times \frac{L}{2} $로, 안정 상태에서의 모멘트는 $ 3PL/16 $로 계산됩니다. 따라서 정답은 4번, $ 3PL/16 $입니다.
