일반기계기사 2020년 기출문제 8번

Question

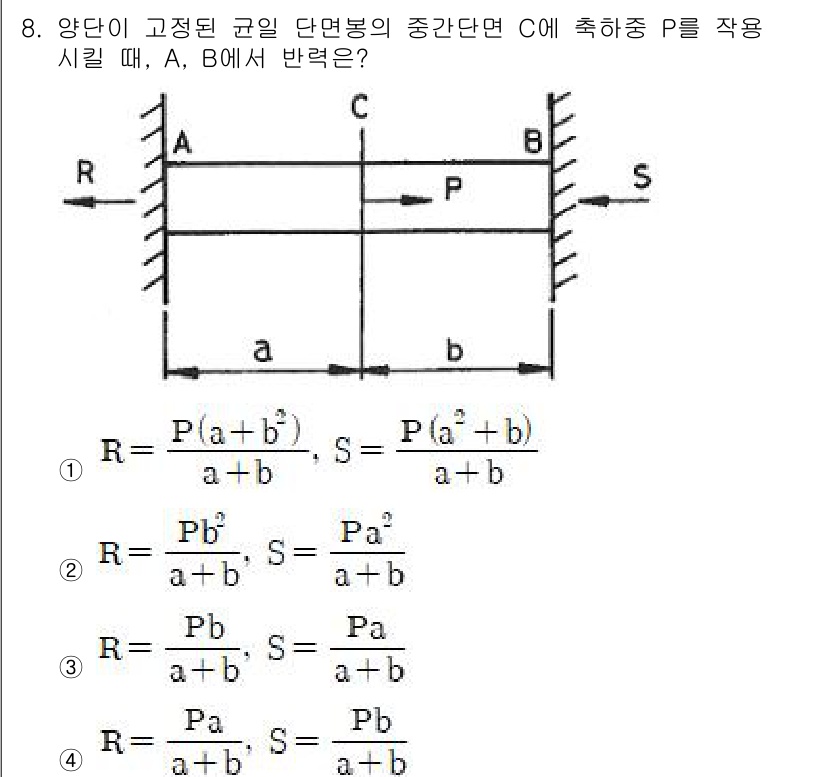

이 문제는 고정된 균일 단면봉의 중간단면 C에 작용하는 힘 P에 대한 반... 에 관한 핵심 기출문제

Accepted Answer

이 문제는 고정된 균일 단면봉의 중간단면 C에 작용하는 힘 P에 대한 반력 R과 전단력 S를 계산하는 것입니다. 각 단면 A와 B의 면적 비를 고려하여 R과 S의 공식을 도출하면, 답안 3번에서 제시된 R = Pb/(a+b)와 S = Pa/(a+b)가 정확한 관계를 반영합니다. 이는 하중의 분배와 단면의 비율을 정확하게 나타내기 때문입니다.
