일반기계기사 2021년 19번 기출문제

원문 이미지 문항입니다. 번호를 고른 뒤 해설을 확인하세요.

일반기계기사 2021년 19번 기출문제
해설

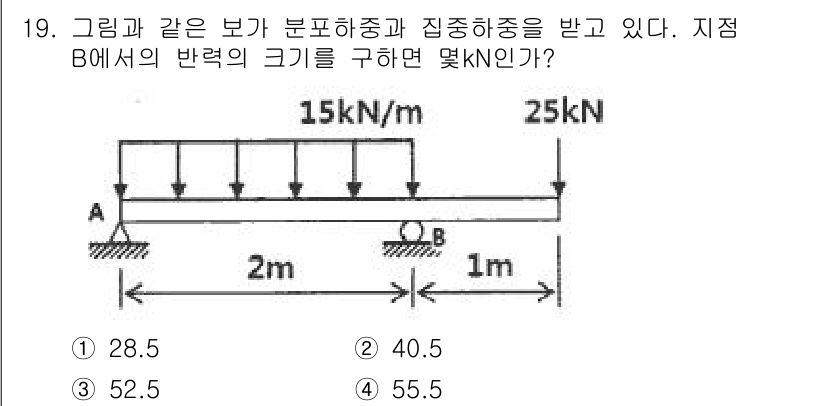

주어진 보에서 분포하중은 15 kN/m로 2m 구간에 걸쳐 작용하므로, 총 하중은 $15 imes 2 = 30$ kN입니다. 이 하중은 구간의 중앙인 1m 지점에 집중하중으로 작용합니다. 집중하중 25 kN은 B점에서 1m 떨어진 곳에 작용합니다. A점에서 모멘트 평형을 고려하면, $$ ext{모멘트 평형: } 30 imes 1 + 25 imes 3 = R_B imes 3 $$ 이를 계산하면, $$ 30 + 75 = 3R_B $$ $$ 105 = 3R_B $$ $$ R_B = 35 ext{ kN} $$ 그러므로 정답은 3번입니다.
