임베디드기능사 2015년 기출문제 20번

Question

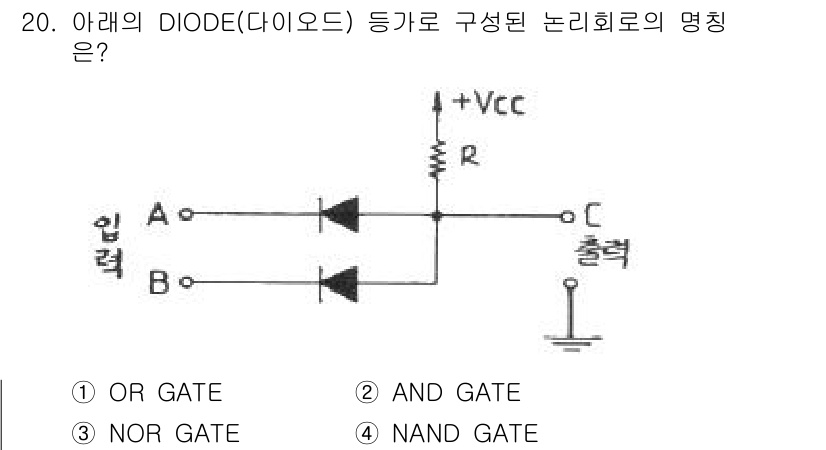

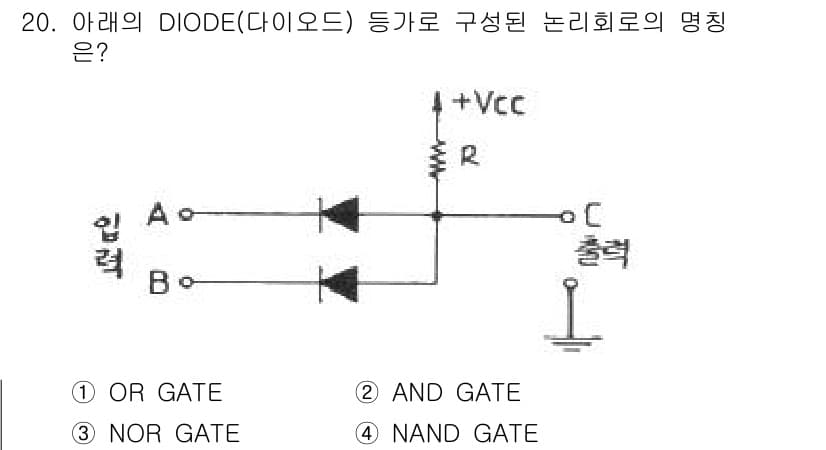

주어진 회로는 두 개의 다이오드가 직렬로 연결되어 있는 형태로, 입력 A... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로는 두 개의 다이오드가 직렬로 연결되어 있는 형태로, 입력 A 또는 B 중 하나가 HIGH일 때만 출력 C가 HIGH가 됩니다. 이는 OR 게이트의 동작 방식과 일치하므로 정답은 ① OR GATE입니다. 다이오드는 전류가 한 방향으로만 흐르기 때문에 두 입력 중 하나라도 충족하면 출력이 활성화됩니다.
