임베디드기능사 2015년 기출문제 6번

Question

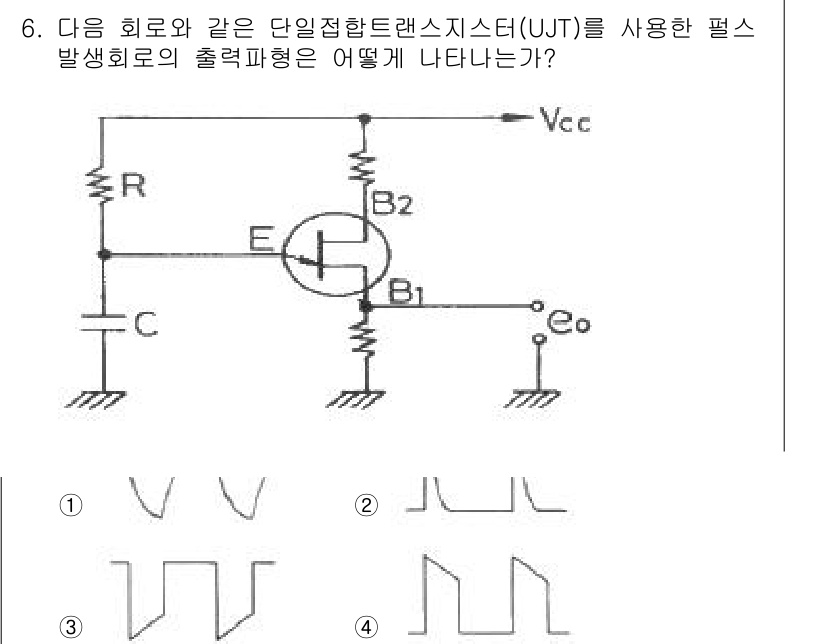

주어진 회로는 단일접합트랜지스터(UJT)를 이용한 발진 회로의 구성입니다... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로는 단일접합트랜지스터(UJT)를 이용한 발진 회로의 구성입니다. UJT는 특성상 특정 전압에서 발진을 시작하며, 발진주기가 발생하는 동안 출력파형은 정해진 모양을 띱니다. 선택지 중 '4'번이 정답인 이유는, UJT를 사용한 경우 일반적으로 나타나는 정현파의 특성을 반영하고 있기 때문입니다. 이는 UJT의 동작 원리에 부합하는 출력 파형으로 잘 알려져 있습니다.
