임베디드기능사 2016년 기출문제 3번

Question

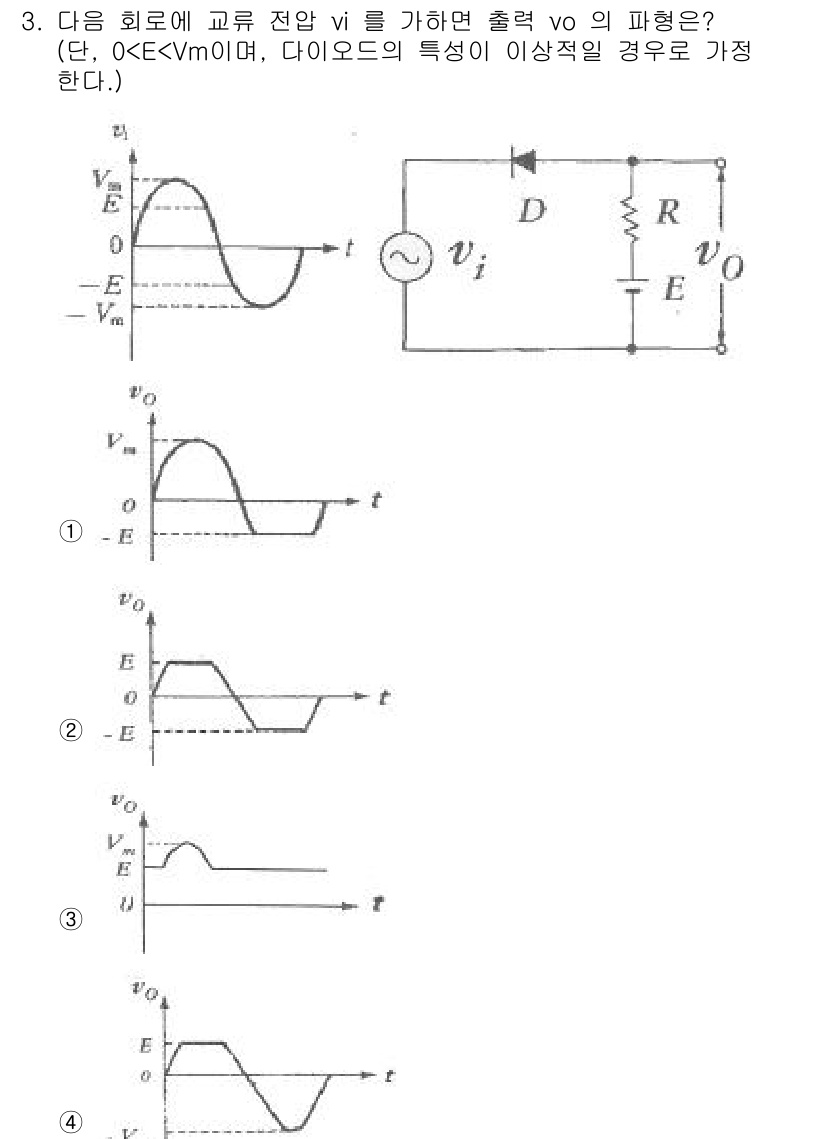

이 문제에서 주어진 전압 vi가 입력되면, 다이오드 D는 전압이 특정 임... 에 관한 핵심 기출문제

Accepted Answer

이 문제에서 주어진 전압 vi가 입력되면, 다이오드 D는 전압이 특정 임계값을 초과할 때만 정방향으로 작동하여 출력 vo를 생성합니다. 따라서 다이오드가 전도할 때와 비전도할 때의 변화가 반영된 파형이 필요합니다. 정방향 전압에서 출력이 E를 기준으로 하여 소정의 값인 Vm까지 상승하고, 그 이후에는 다시 0으로 내려오는 패턴이 1번 그림에 가장 잘 나타나 있습니다.
