임베디드기능사 2016년 기출문제 45번

Question

주어진 회로는 비동기식 카운터 구조로, 각 입력 신호가 순차적으로 출력에... 에 관한 핵심 기출문제

Accepted Answer

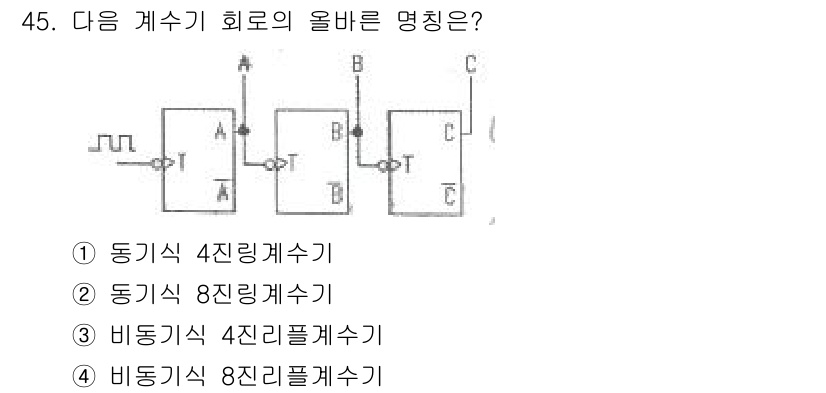

주어진 회로는 비동기식 카운터 구조로, 각 입력 신호가 순차적으로 출력에 반영되는 방식입니다. 여기서 4개의 상태를 가질 수 있으므로 ‘비동기식 4진릴계수기’가 정답입니다. 비동기식 카운터는 클럭 신호가 각 플립플롭에 독립적으로 작용하여, 여러 개의 비트로 카운팅을 수행하는 특징이 있습니다.
