전기공사기사 2016년 기출문제 66번

Question

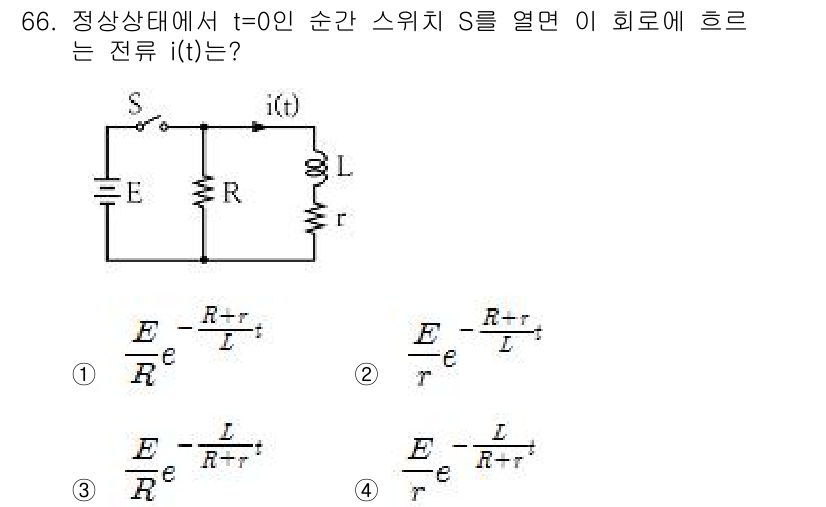

주어진 회로는 저항(R)과 유도성 부하(L)가 포함된 RL 회로로, 스위... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로는 저항(R)과 유도성 부하(L)가 포함된 RL 회로로, 스위치 S를 열면 회로가 일시적으로 접속된다. 이때, t=0에서 전류 i(t)는 기초 전압 E와 저항 R에 따라 변화하며, 직류 회로의 전류 방정식에 따라 전류는 e^(−Rt/L) 형태로 감소한다. 따라서 정답은 4번으로, 이 식이 전류의 초기 값과 시간 상수에 따른 전류 감소를 잘 나타낸다.
