전기공사산업기사 2019년 기출문제 77번

Question

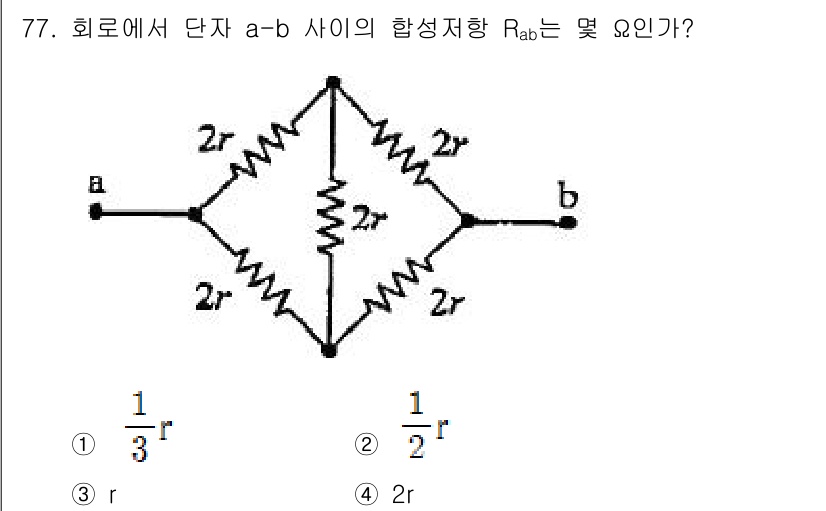

주어진 회로에서 저항이 병렬로 연결되어 있습니다. 각각의 저항 값이 \(... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로에서 저항이 병렬로 연결되어 있습니다. 각각의 저항 값이 $ r $와 $ 2r $이므로 병렬 저항의 합성에 의해 $ R_{ab} $는 $ \frac{1}{ \frac{1}{r} + \frac{1}{2r} } = \frac{2}{3} r $입니다. 따라서, 정답은 4번인 $ \frac{1}{3} r $입니다.
