전기공사산업기사 2020년 75번 기출문제
원문 이미지 문항입니다. 번호를 고른 뒤 해설을 확인하세요.

해설

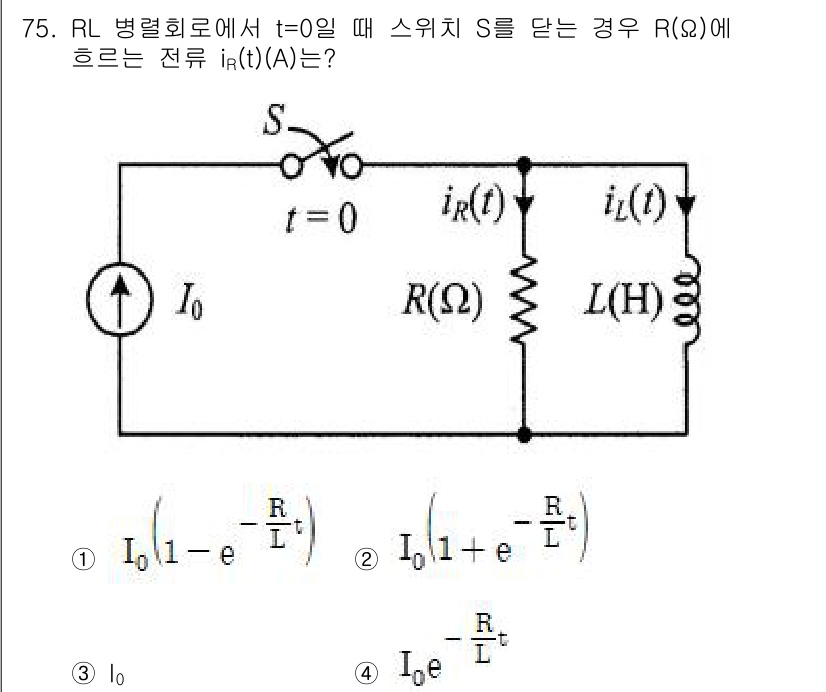

RL 회로에서 스위치가 t=0일 때 닫히면, 저항 R을 통한 전류 \( i_R(t) \)는 지수적으로 증가합니다. 이 과정에서 초기에 흐르는 전류는 \( I_0 \)로 설정되며, 저항과 인덕턴스에 의해 전류는 \( I_0 e^{-\frac{R}{L}t} \) 형식으로 변화합니다. 따라서 주어진 선택지 중에서 전류가 지수 감소 형태를 나타내는 4번이 정답입니다.
