전기공사산업기사 2020년 77번 기출문제

원문 이미지 문항입니다. 번호를 고른 뒤 해설을 확인하세요.

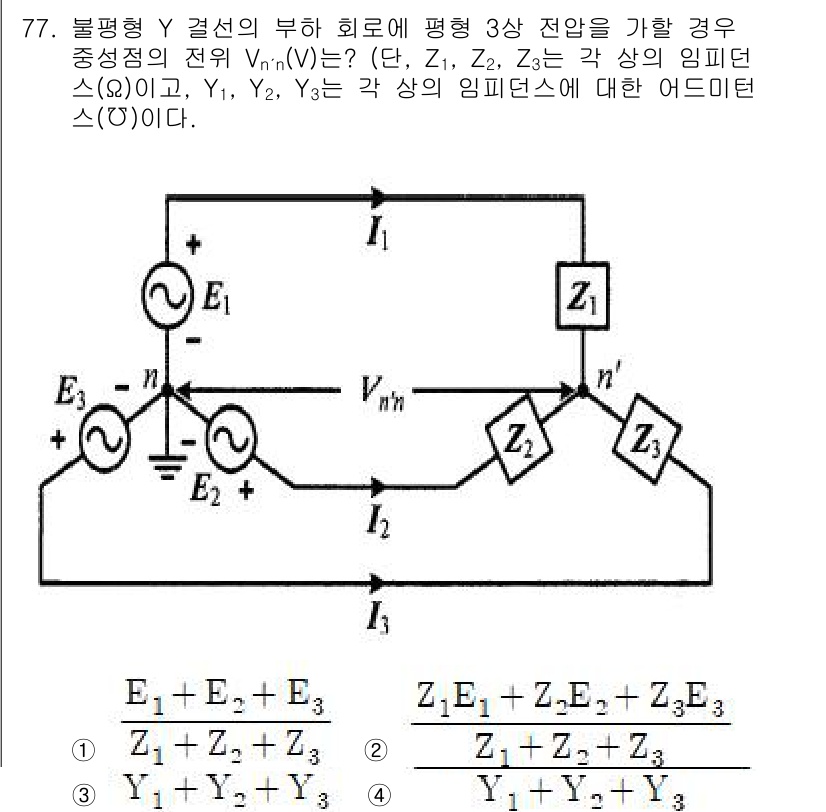

전기공사산업기사 2020년 77번 기출문제
해설

주어진 회로에서 평형 3상 전압 \( V_{nn} \)을 구하기 위해서는 각 상의 임피던스 \( Z_n \)와 전압 \( E_n \)을 고려하여 전압의 합을 계산해야 합니다. 이때, 중성점의 전위와 각 임피던스의 관계를 사용하여 \( V_{nn} \)을 도출하면, 각 상의 임피던스와 임피던스에 대한 어드미턴스의 합을 통해 최종적으로 정답인 식이 도출됩니다. 따라서 정답은 '4'입니다.
