전기기능장 2015년 기출문제 18번

Question

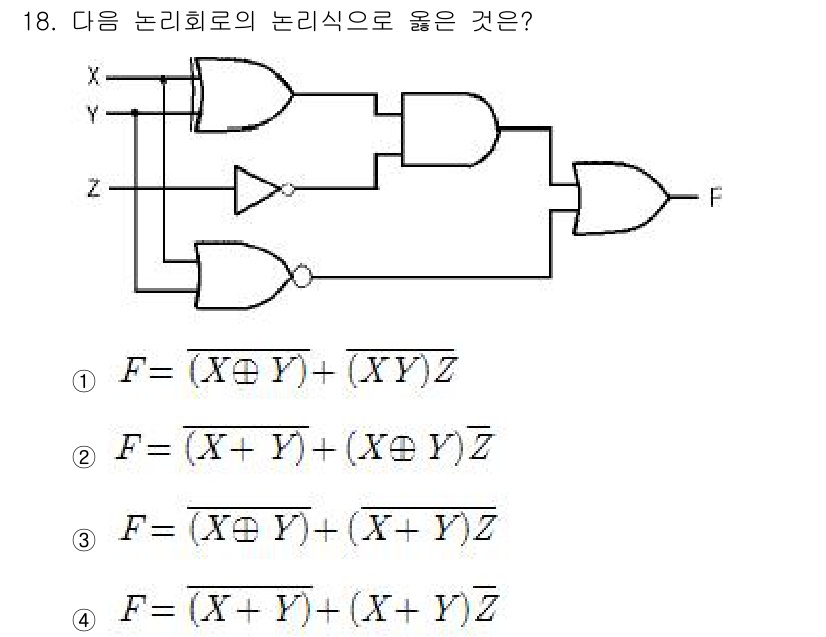

주어진 논리 회로는 AND, OR, NOT 게이트를 포함하고 있습니다. ... 에 관한 핵심 기출문제

Accepted Answer

주어진 논리 회로는 AND, OR, NOT 게이트를 포함하고 있습니다. 회로의 출력 F는 각 논리 연산의 결과를 조합하여 표현할 수 있으며, Z가 AND 게이트에 연결되어 있어 특정 입력 조합이 출력에 영향을 미칩니다. 정답 (2)는 해당 회로의 진리표를 바탕으로 한 정확한 표현이기 때문에 올바른 선택입니다.
