전기기능장 2017년 기출문제 47번

Question

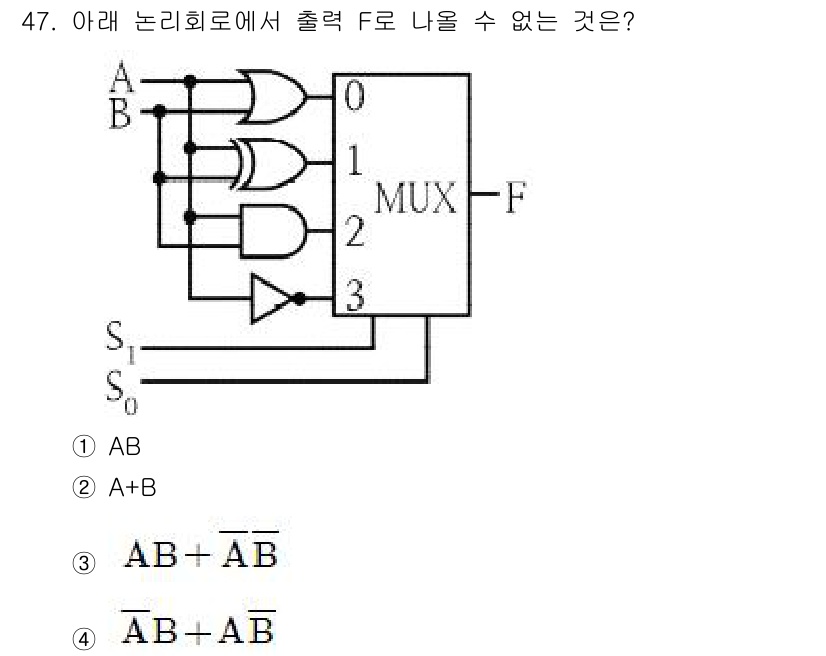

주어진 MUX에서 선택 신호 $ S_0 $와 $ S_1 $에 따라... 에 관한 핵심 기출문제

Accepted Answer

주어진 MUX에서 선택 신호 $ S_0 $와 $ S_1 $에 따라 출력 $ F $는 입력 $ A $와 $ B $의 조합에 따라 결정됩니다. 옵션 2인 $ A + B $는 논리 합(OR)을 나타내지만, MUX의 구성상 두 입력의 상태로만 출력을 결정할 수 있어 직접적으로 표현할 수 없습니다. 따라서 출력으로 나올 수 없는 형태입니다.
