전기기사 2019년 기출문제 68번

Question

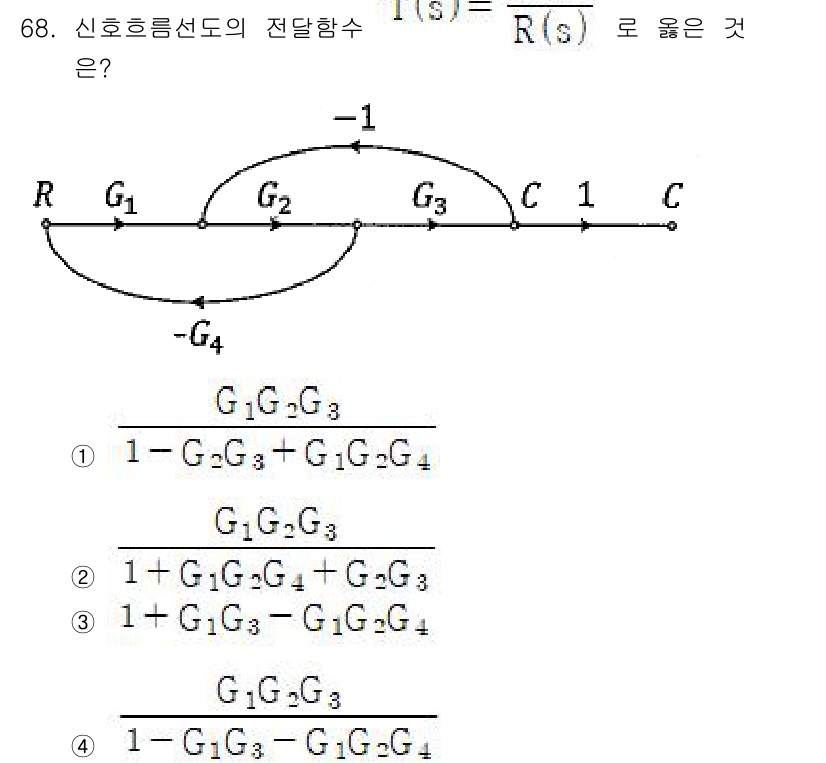

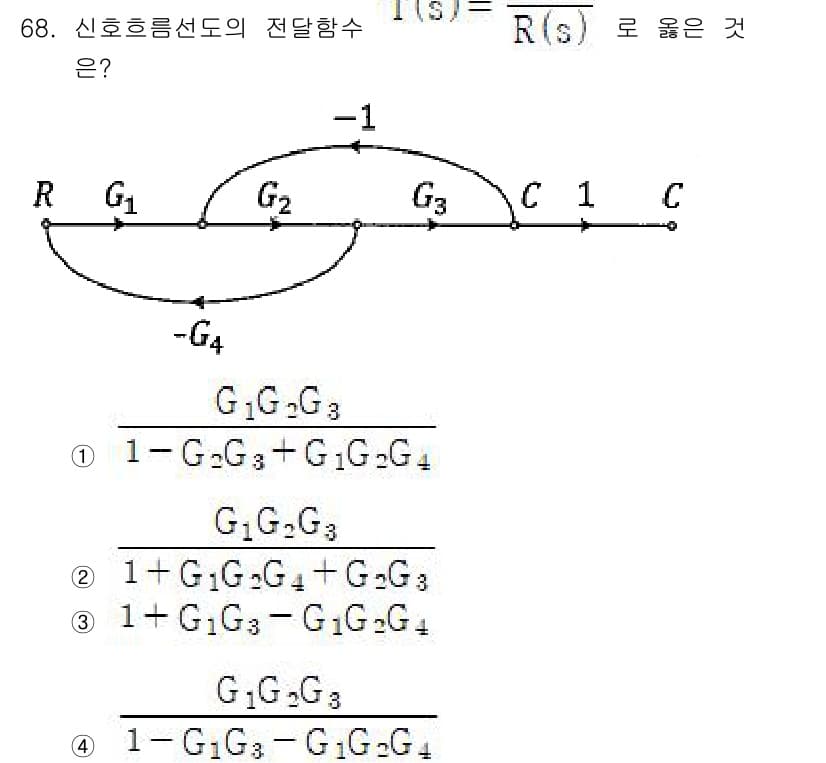

전달 함수 $ G(s) $는 신호 흥선도에서 각 요소의 결합을 반영합... 에 관한 핵심 기출문제

Accepted Answer

전달 함수 $ G(s) $는 신호 흥선도에서 각 요소의 결합을 반영합니다. 주어진 회로에서 $ G_1, G_2, G_3, G_4 $의 결합 방식에 따라 올바른 전달 함수 표현을 찾아야 합니다. 정답은 (2)로, 이는 신호의 직렬 및 병렬 결합을 정확히 나타냅니다.
