전기기사 2020년 기출문제 30번

Question

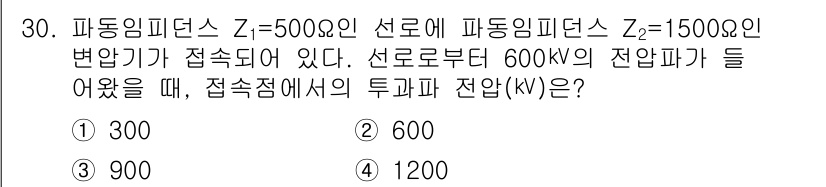

이 문제는 두 개의 파동 임피던스가 연결된 회로에서의 전압 분배를 다룹니... 에 관한 핵심 기출문제

Accepted Answer

이 문제는 두 개의 파동 임피던스가 연결된 회로에서의 전압 분배를 다룹니다. 주어진 식을 통해 전압 비를 이용하여 접속점에서의 전압을 계산하면, $V_{out} = V_{in} \times \frac{Z_2}{Z_1 + Z_2}$로 적용됩니다. 이를 통해 계산한 결과, 접속점에서의 전압은 900kV로 구해지며, 선택지 중 정답은 '3'입니다.
