전기기사 2022년 61번 기출문제

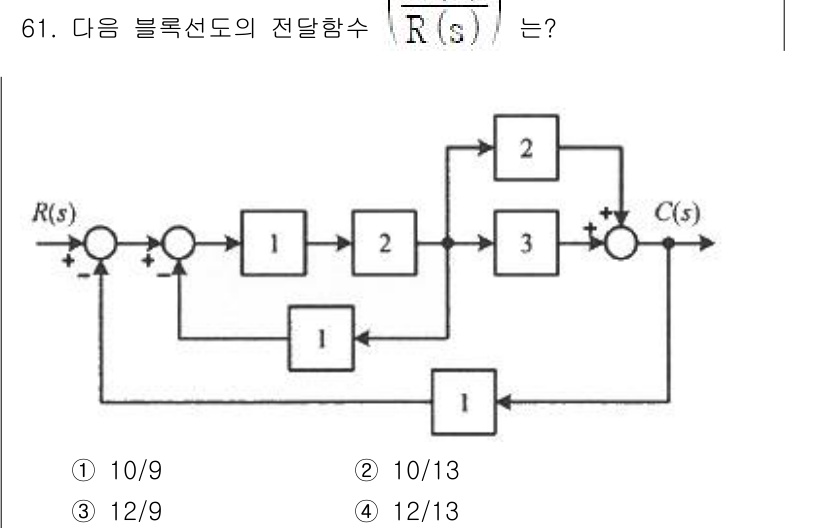

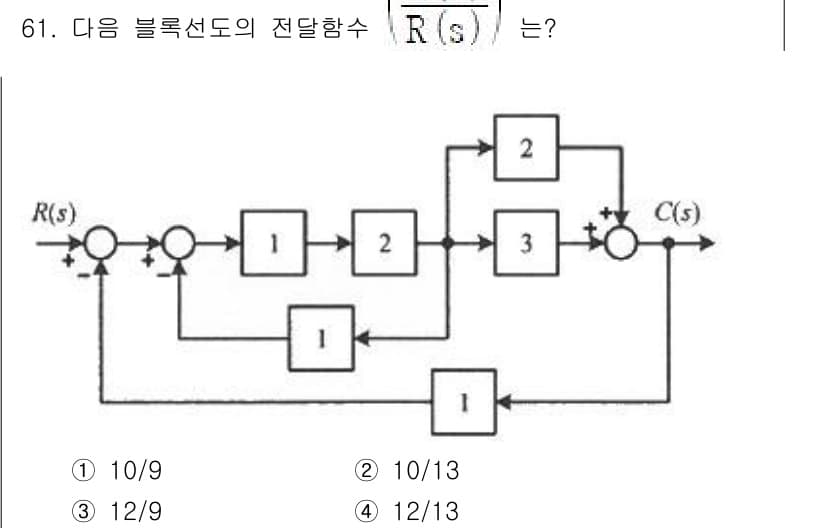

61. 다음 블록선도의 전달함수 $\left(\frac{C(s)}{R(s)}\right)$는? ① 10/9 ② 10/13 ③ 12/9 ④ 12/13
해설
이 블록 선도에서 전달 함수를 구하려면 각 블록의 전달 함수를 순차적으로 연결하여 최종 출력을 얻어야 합니다. 각 블록을 분석하고 피드백 루프와 입력의 영향을 고려하여 전반적인 전달 함수를 계산하면, 옵션 2인 \( \frac{10}{13} \)이 도출됩니다. 따라서 정답은 2번입니다.
