전기기사 2022년 73번 기출문제

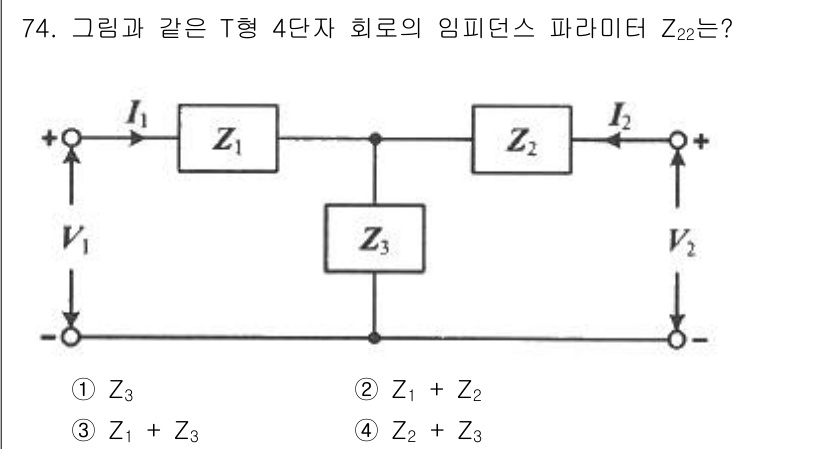

74. 그림과 같은 T형 4단자 회로의 임피던스 파라미터 $Z_{22}$는? ① $Z_3$ ② $Z_1 + Z_2$ ③ $Z_1 + Z_3$ ④ $Z_2 + Z_3$

전기기사 2022년 73번 기출문제
해설

주어진 T형 4단자 회로에서 임피던스 파라미터 $Z_{22}$는 출력 단자에서의 전압 $V_2$와 전류 $I_2$의 비로 정의됩니다. 회로 구조를 보면 $Z_2$와 $Z_3$가 직렬로 연결되어 있습니다. 직렬 연결된 임피던스는 단순히 합산되므로 $Z_{22} = Z_2 + Z_3$가 됩니다. 그러므로 정답은 4번입니다.
