전기기사_필기 2019년 기출문제 67번

Question

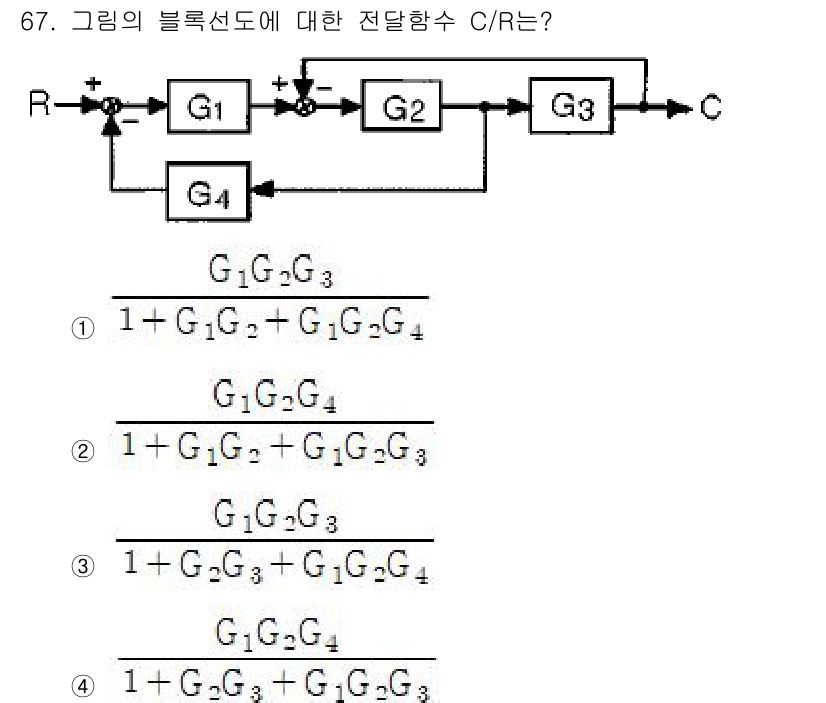

전달함수 C/R은 블록선도에서 각 블록의 전달함수를 곱하고, 전체 시스템... 에 관한 핵심 기출문제

Accepted Answer

전달함수 C/R은 블록선도에서 각 블록의 전달함수를 곱하고, 전체 시스템의 피드백을 고려해야 합니다. 주어진 선택지 중에서 정답인 3번은 시스템의 피드백을 적절히 반영하여 모든 블록의 전달함수를 포함하고 있습니다. 따라서 C/R = G1*G2*G3 / (1 + G1*G2*G3*G4) 형태로 표현되며, 이는 올바른 전달함수를 나타냅니다.
