전기기사_필기 2020년 기출문제 74번

Question

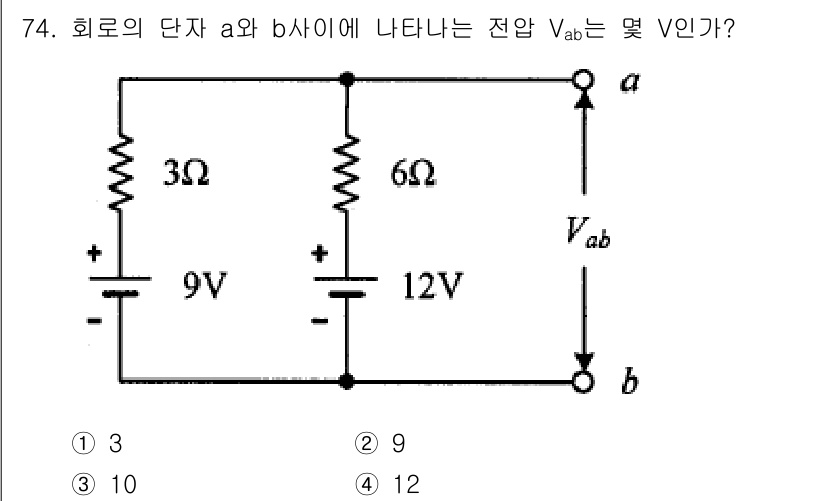

주어진 회로에서 9V 전압원과 12V 전압원이 각각 3Ω과 6Ω 저항에 ... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로에서 9V 전압원과 12V 전압원이 각각 3Ω과 6Ω 저항에 연결되어 있습니다. 두 저항은 직렬로 연결되어 있으므로 합성 저항은 9Ω입니다. 이 회로의 전류는 옴의 법칙(I = V/R)을 사용하여 구할 수 있으며, 이를 통해 a와 b 사이의 전압(Vab)을 계산하면 3V가 나옵니다. 따라서 정답은 '3'입니다.
