전기기사_필기 2021년 기출문제 63번

Question

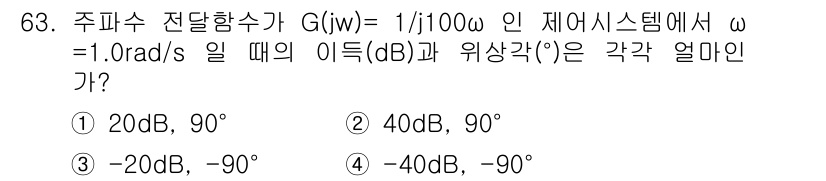

주어진 주파수 전달함수는 $G(j\omega) = \frac{1}{j10... 에 관한 핵심 기출문제

Accepted Answer

주어진 주파수 전달함수는 $G(j\omega) = \frac{1}{j100\omega}$입니다. 여기서 $\omega = 1.0 	ext{ rad/s}$일 때, $G(j1) = \frac{1}{j100} = \frac{-j}{100}$입니다. 이득(dB)은 다음과 같이 계산됩니다: $$	ext{Gain (dB)} = 20 	imes \log_{10}\left(\frac{1}{100}ight) = 20 	imes (-2) = -40 	ext{ dB}.$$ 위상각은 $-90^\circ$입니다. 그러므로 정답은 4번입니다.
