전기기사_필기 2022년 기출문제 73번

Question

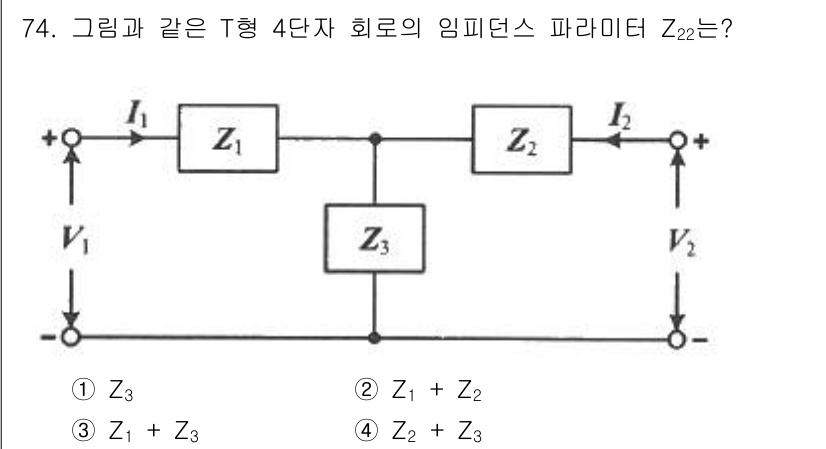

문제의 회로에서 T형 회로의 임피던스를 구할 때, 각 임피던스의 병렬 및... 에 관한 핵심 기출문제

Accepted Answer

문제의 회로에서 T형 회로의 임피던스를 구할 때, 각 임피던스의 병렬 및 직렬 연결 방식이 중요하다. Z1, Z2는 각각가 직렬 연결되어 있는 Z3와 병렬 연결됨으로, 전체 임피던스는 Z1 + Z2와 Z3가 병렬 연결된 형태로 나타난다. 따라서 정답은 $ Z_1 + Z_2 $와 $ Z_3 $의 병렬 통합임으로, $ Z_{22} = \frac{(Z_1 + Z_2) \cdot Z_3}{(Z_1 + Z_2) + Z_3} $의 형태다.
