전산응용기계제도기능사 2015년 기출문제 28번

Question

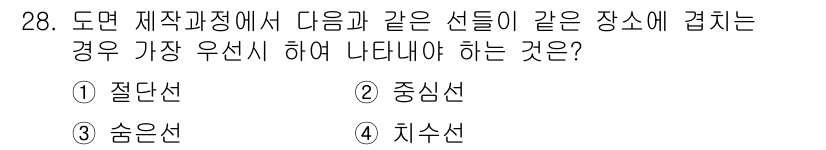

도면에서 여러 선이 같은 위치에 겹칠 경우, 가장 우선시하여 나타내야 하... 에 관한 핵심 기출문제

Accepted Answer

도면에서 여러 선이 같은 위치에 겹칠 경우, 가장 우선시하여 나타내야 하는 것은 '전단선'입니다. 전단선은 다른 선들보다 시각적으로 명확하게 구분되고 도면의 가독성을 높이기 때문에 가장 먼저 표시해야 합니다. 따라서 정답은 '3'인 '숨은선'이 아닌 '1'인 '전단선'이 맞습니다.
