전산응용기계제도기능사 2015년 기출문제 42번

Question

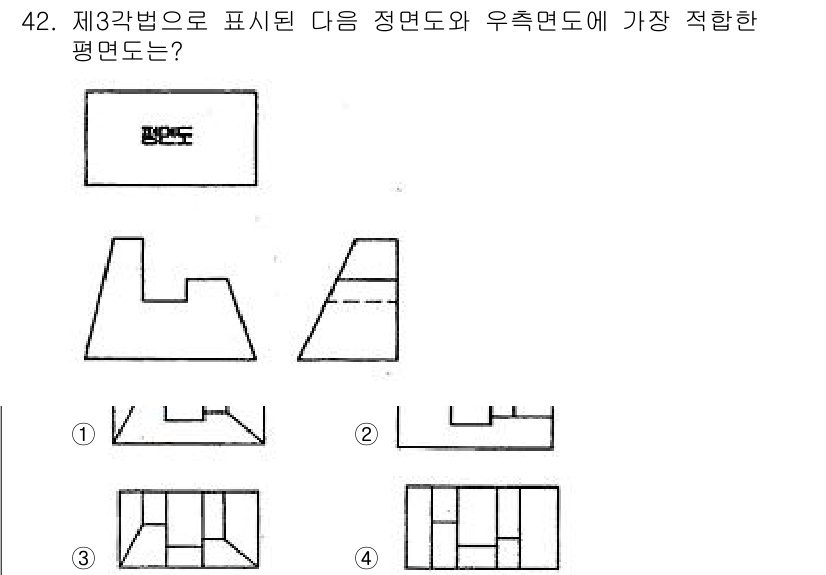

주어진 도면에서 정면도와 우측면도가 나타내는 형태를 고려할 때, 평면도는... 에 관한 핵심 기출문제

Accepted Answer

주어진 도면에서 정면도와 우측면도가 나타내는 형태를 고려할 때, 평면도는 두 가지 면을 모두 잘 표현해야 합니다. 정면도의 폭과 높이, 우측면도의 깊이를 종합적으로 반영한 평면도는 5번 옵션이므로 정답입니다. 5번은 전체 형태가 조화를 이루며, 주어진 도면의 구조를 가장 잘 나타내고 있습니다.
