전자계산기제어산업기사(구) 2016년 기출문제 16번

Question

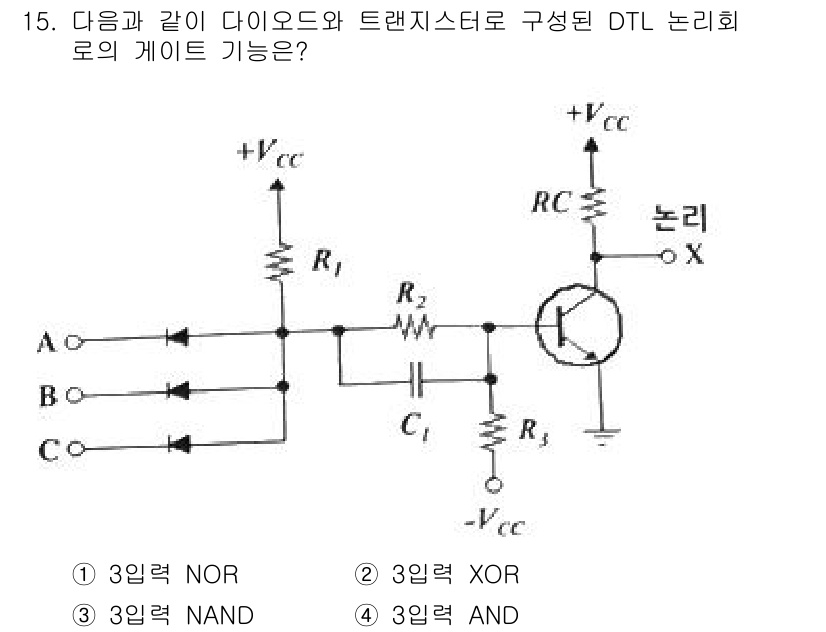

주어진 회로는 DTL 회로로, 논리 게이트의 기능을 결정하는 요소는 다이... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로는 DTL 회로로, 논리 게이트의 기능을 결정하는 요소는 다이오드와 트랜지스터의 연결이다. A, B, C 입력의 조합에 따라 출력이 어떻게 변화하는지를 분석하면, 이 회로는 입력이 모두 HIGH일 때만 출력이 HIGH가 된다. 따라서 이 회로는 3입력 AND 게이트의 기능을 수행한다.
