전자계산기제어산업기사(구) 2017년 기출문제 15번

Question

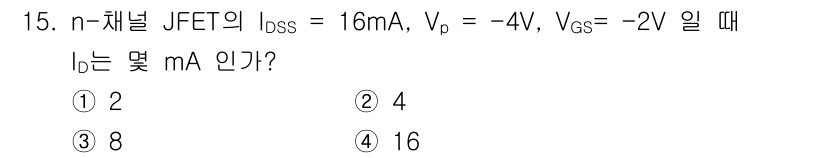

n-채널 JFET의 드레인 전류 $I_D$는 다음 수식으로 계산할 수 있... 에 관한 핵심 기출문제

Accepted Answer

n-채널 JFET의 드레인 전류 $I_D$는 다음 수식으로 계산할 수 있습니다: $$ I_D = I_{DSS} \left(1 - \frac{V_{GS}}{V_P}ight)^2 $$ 여기서 $I_{DSS} = 16 	ext{mA}$, $V_P = -4 	ext{V}$, $V_{GS} = -2 	ext{V}$입니다. 이를 대입하면 $$ I_D = 16 	ext{mA} \left(1 - \frac{-2 	ext{V}}{-4 	ext{V}}ight)^2 = 16 	ext{mA} \left(1 - 0.5ight)^2 = 16 	ext{mA} 	imes 0.25 = 4 	ext{mA} $$ 그러므로 정답은 2번입니다.
