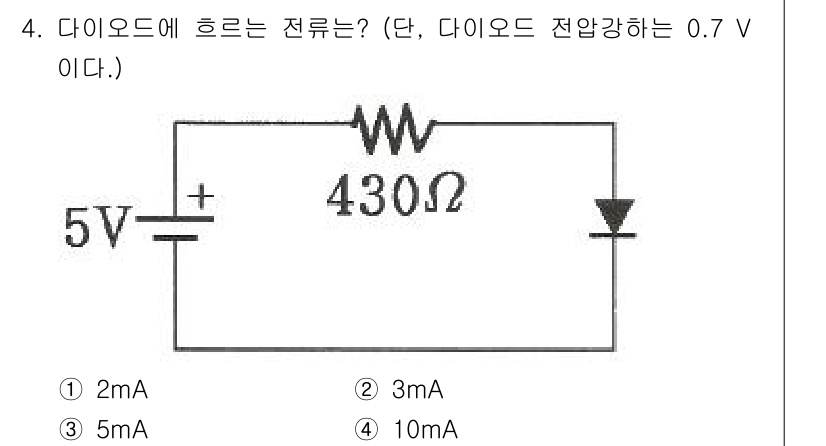

전자계산기제어산업기사(구) 2017년 기출문제 4번

Question

이 회로에서 다이오드의 전압 강하가 0.7V이므로, 전체 전압 5V에서 ... 에 관한 핵심 기출문제

Accepted Answer

이 회로에서 다이오드의 전압 강하가 0.7V이므로, 전체 전압 5V에서 다이오드 전압을 빼면 저항 양단의 전압이 4.3V가 됩니다. 옴의 법칙(V=IR)을 사용해 전류를 계산하면, I = V/R = 4.3V / 430Ω = 0.01A = 10mA가 됩니다. 따라서 정답은 4번 10mA입니다.
