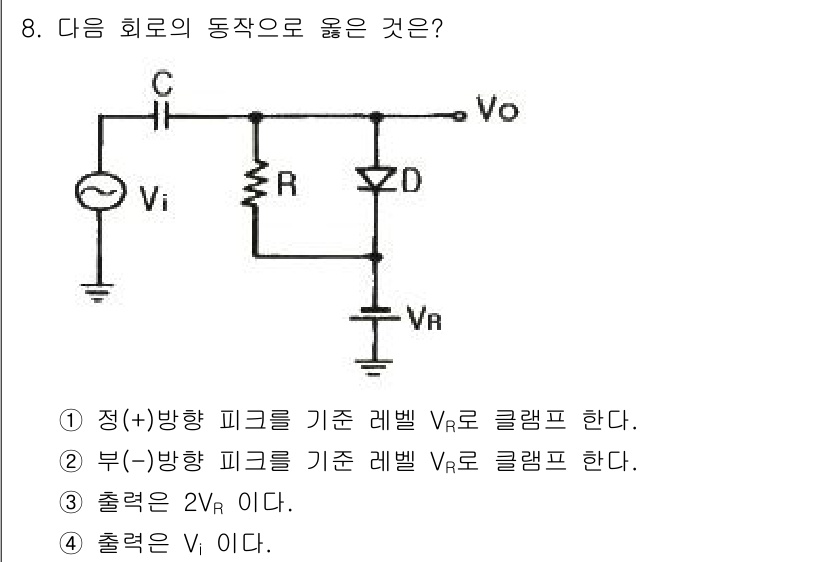

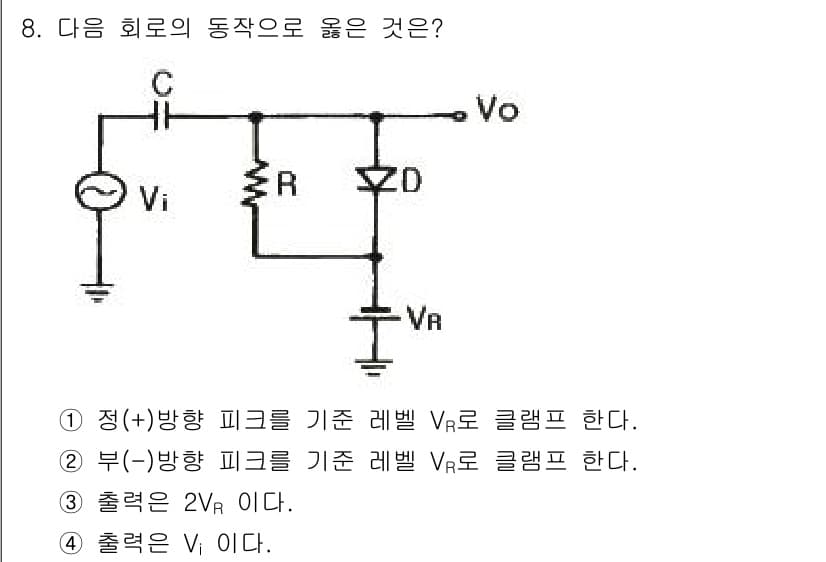

전자계산기제어산업기사(구) 2018년 기출문제 8번

Question

회로에서 저항 R이 기준이 되어 전압 분배가 일어나므로, 출력 전압 \(... 에 관한 핵심 기출문제

Accepted Answer

회로에서 저항 R이 기준이 되어 전압 분배가 일어나므로, 출력 전압 $ V_o $는 입력 전압 $ V_i $에 비례하여 $ V_R $로 나타날 수 있다. 주어진 옵션 중 정답은 2번으로, 부(−) 방향 필크를 기준 레벨 $ V_R $로 클램프 한다는 것은 이 회로의 동작과 일치한다. 이는 클램프 작용으로, 전압이 특정 범위 내에서 유지되도록 하는 기능을 나타낸다.
