전자계산기제어산업기사(구) 2019년 기출문제 18번

Question

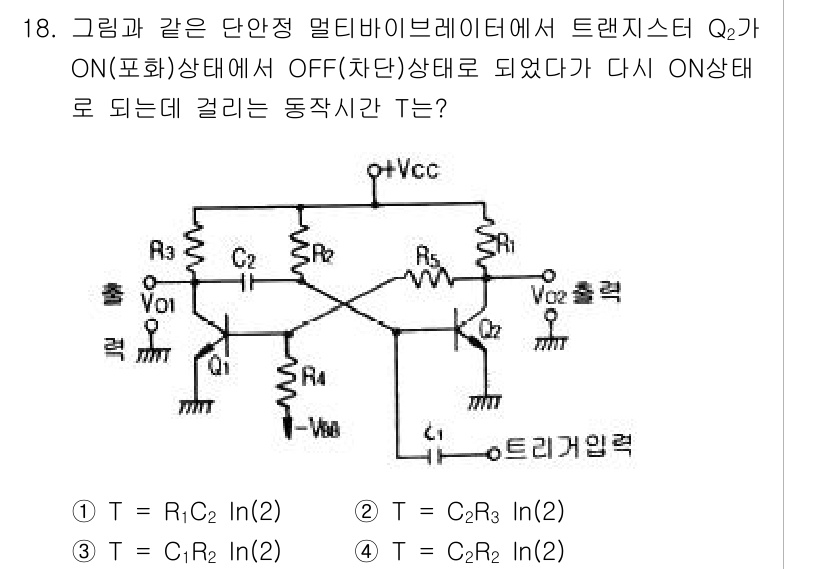

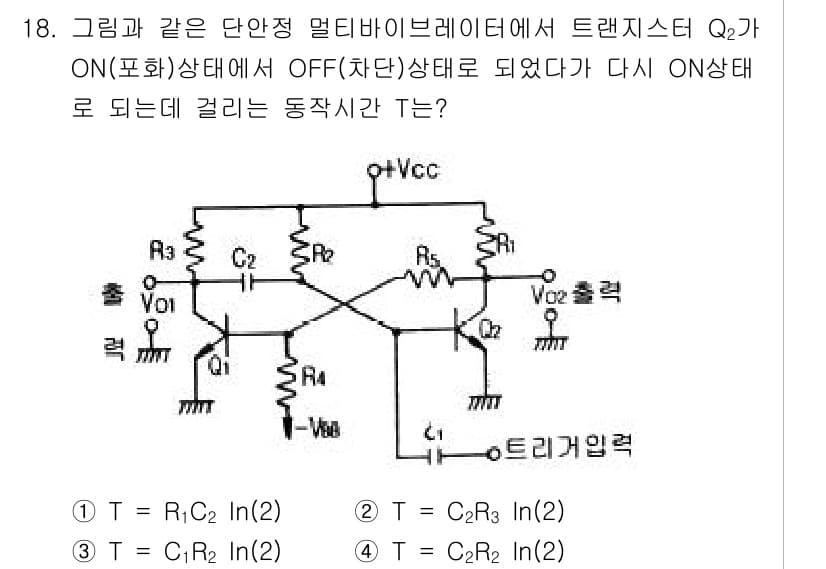

주어진 회로에서 트랜지스터 Q2가 OFF 상태에서 ON 상태로 전이할 때... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로에서 트랜지스터 Q2가 OFF 상태에서 ON 상태로 전이할 때의 시간을 구하는 식은 RC 지연 회로에서의 시간 상수를 기준으로 합니다. 해당 회로에서 R과 C의 값에 따라 시간 상수가 결정되며, 선택된 표현식은 트랜지스터의 기준 흐름에 따른 직렬 또는 병렬 조합을 고려하여 계산됩니다. 따라서 정답은 4번 $ T = C_{2}R_{3} \ln(2) $입니다.
