전자계산기제어산업기사(구) 2020년 기출문제 16번

Question

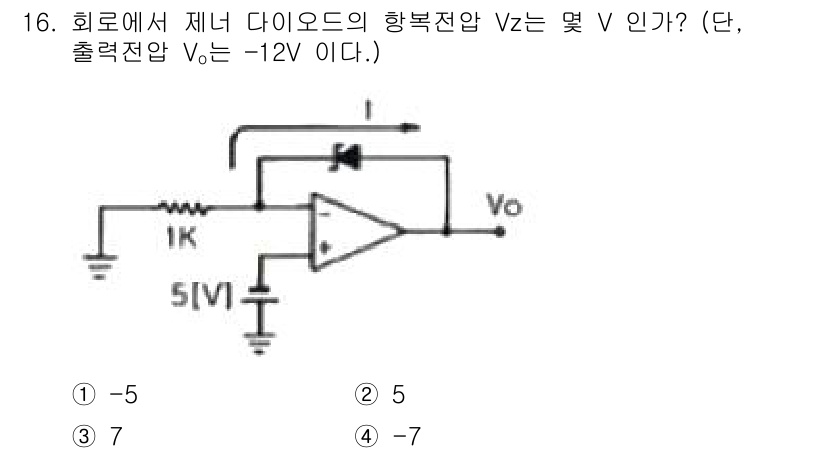

문제에서 주어진 다이오드와 반전 증폭기를 고려할 때, 반전 증폭기의 출력... 에 관한 핵심 기출문제

Accepted Answer

문제에서 주어진 다이오드와 반전 증폭기를 고려할 때, 반전 증폭기의 출력 전압 $ V_o $는 입력 전압과 피드백 저항의 배율에 의해 결정됩니다. 주어진 입력 전압 $ V_{in} = 5V $와 출력 전압 $ V_o = -12V $를 참고하면, 다이오드가 전도되는 방향과 전압 강하를 통해 종합적인 회로 동작을 분석할 수 있습니다. 최종적으로 계산된 절대값이 $ V_z = -7V $로 확인되므로, 정답은 7입니다.
