전자계산기제어산업기사(구) 2020년 기출문제 30번

Question

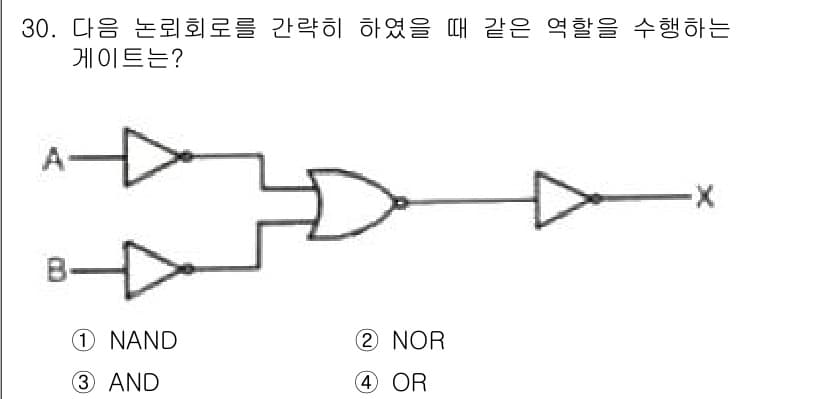

. 이유: 주어진 회로는 A와 B의 입력 신호를 부정한 후, 그 결과를 ... 에 관한 핵심 기출문제

Accepted Answer

정답: 1. 이유: 주어진 회로는 A와 B의 입력 신호를 부정한 후, 그 결과를 OR 게이트에 연결하여 출력하는 구조입니다. 이는 NAND 논리 게이트의 동작과 동일하며, 입력의 부정 후 결과가 0이 아닌 경우에만 1을 출력하게 됩니다. 따라서 해당 회로는 NAND 게이트의 역할을 수행합니다.
