전자계산기제어산업기사 2015년 기출문제 20번

Question

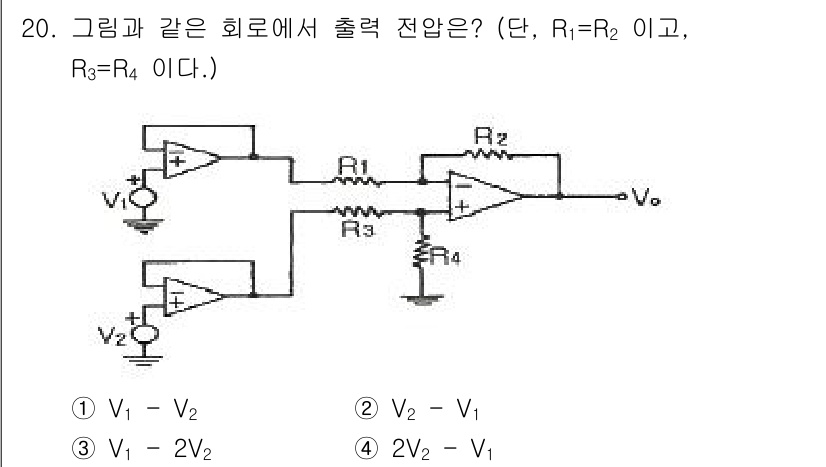

주어진 회로는 기본적인 연산 증폭기를 이용한 차동 증폭기 구성이며, 출력... 에 관한 핵심 기출문제

Accepted Answer

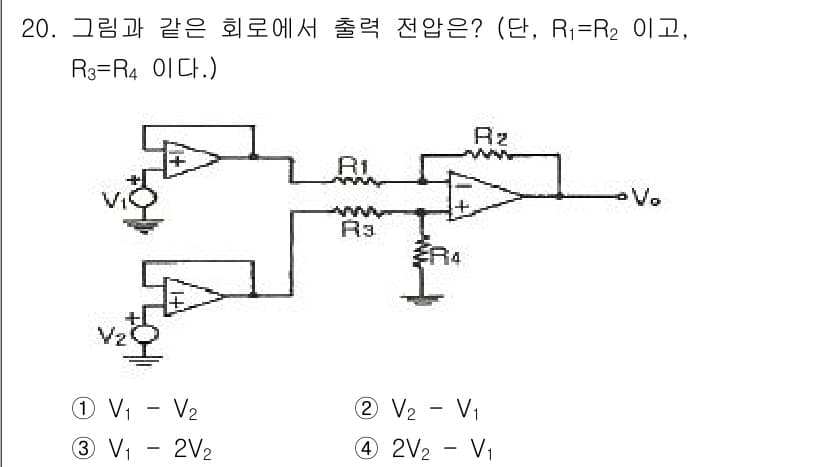

주어진 회로는 기본적인 연산 증폭기를 이용한 차동 증폭기 구성이며, 출력 전압은 두 입력 전압 $ V_1 $과 $ V_2 $의 차이에 비례합니다. 이 회로에서 출력 전압 $ V_{out} $는 $ V_2 - V_1 $ 형태로 나타나므로, 정답은 2번입니다. 저항의 비율에 따라 출력 전압의 계산이 이루어지므로, 두 입력의 차이가 반영됩니다.
