전자계산기제어산업기사 2016년 기출문제 37번

Question

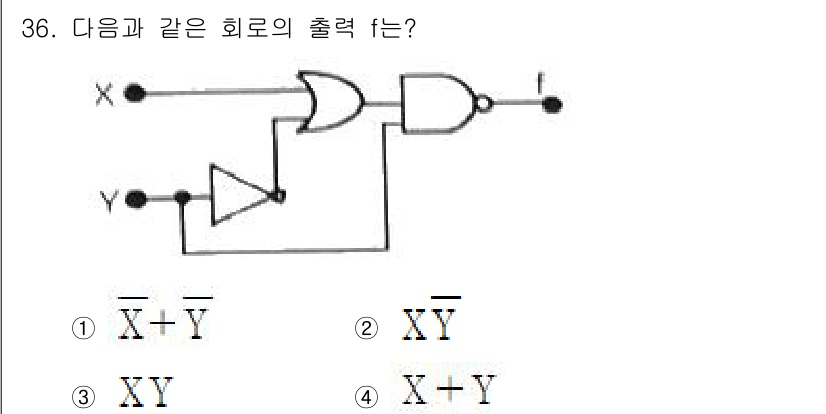

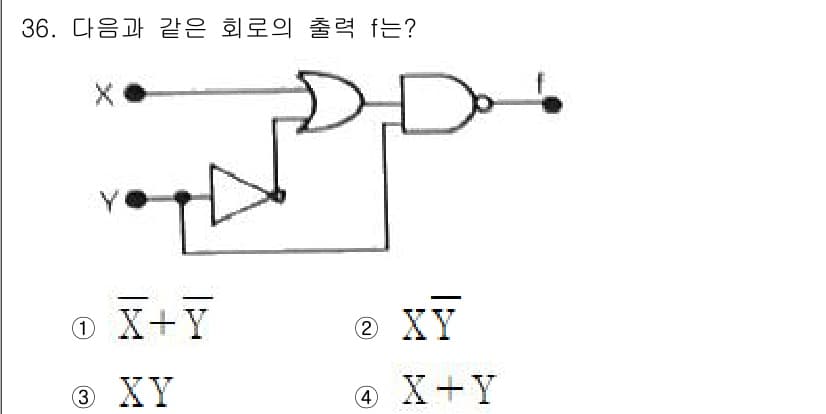

주어진 회로는 NOT 게이트와 AND 게이트, OR 게이트로 구성되어 있... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로는 NOT 게이트와 AND 게이트, OR 게이트로 구성되어 있습니다. NOT 게이트는 입력 X의 반전인 $\overline{X}$를 출력하고, AND 게이트는 $\overline{X}Y$를 만들어낸 후, 마지막 OR 게이트에서 $X+\overline{Y}$와 결합됩니다. 최종적으로 출력은 $X + Y$가 되므로 정답은 4번입니다.
