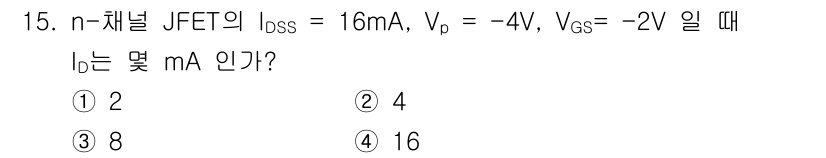

전자계산기제어산업기사 2017년 기출문제 15번

Question

n-채널 JFET의 전류 $I_D$는 다음 공식을 따릅니다:

\... 에 관한 핵심 기출문제

Accepted Answer

n-채널 JFET의 전류 $I_D$는 다음 공식을 따릅니다:

$$
I_D = I_{DSS} \left(1 - \frac{V_{GS}}{V_P}\right)^2
$$

여기서 $I_{DSS} = 16 \, mA$, $V_{GS} = -2 \, V$, $V_P = -4 \, V$를 대입하면,

$$
I_D = 16 \left(1 - \frac{-2}{-4}\right)^2 = 16 \left(1 - 0.5\right)^2 = 16 \left(0.5\right)^2 = 4 \, mA
$$

따라서 정답은 ② 4 mA입니다.
