전자계산기제어산업기사 2017년 20번 기출문제

원문 이미지 문항입니다. 번호를 고른 뒤 해설을 확인하세요.

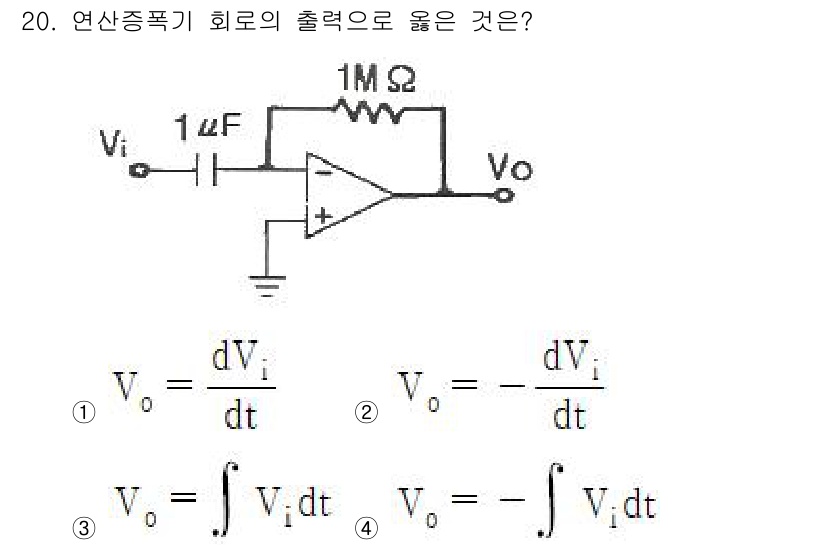

전자계산기제어산업기사 2017년 20번 기출문제
해설

정답: 2 해설: 주어진 회로에서 Op-Amp의 구성은 반전 증폭기이며, 출력 전압 \( V_o \)는 입력 전압의 변화율인 \( \frac{dV_i}{dt} \)에 비례한다. 이는 Op-Amp의 기본 원리로, 출력은 입력 전압의 미분 형태로 나타내어진다. 따라서, 출력 전압 방정식은 \( V_o = -C \frac{dV_i}{dt} \) 형태로 표현된다.
