전자계산기제어산업기사 2017년 기출문제 34번

Question

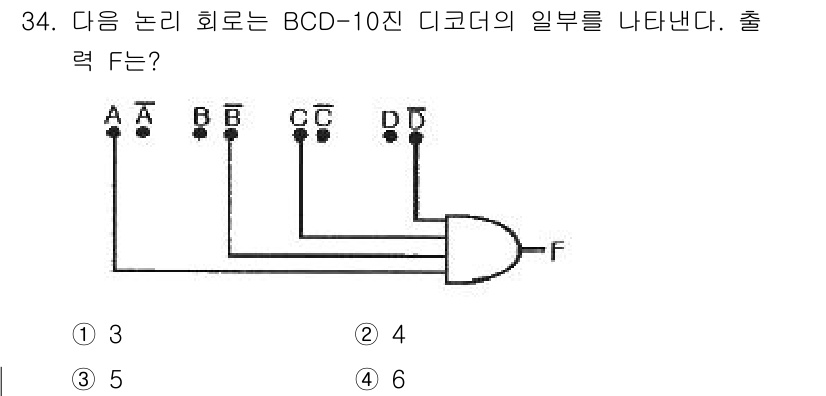

주어진 회로는 BCD(2진수) 입력에 대해 AND, OR 게이트로 연결된... 에 관한 핵심 기출문제

Accepted Answer

주어진 회로는 BCD(2진수) 입력에 대해 AND, OR 게이트로 연결된 논리 회로로, 특정 조합의 입력에 대해 출력 F를 생성합니다. BCD 코드는 0부터 9까지의 숫자를 나타내며, 이 경우 논리 회로의 출력은 3인 경우, 즉 BCD 3(0011)에 해당하는 값을 나타냅니다. 따라서, F의 출력은 3이 됩니다.
